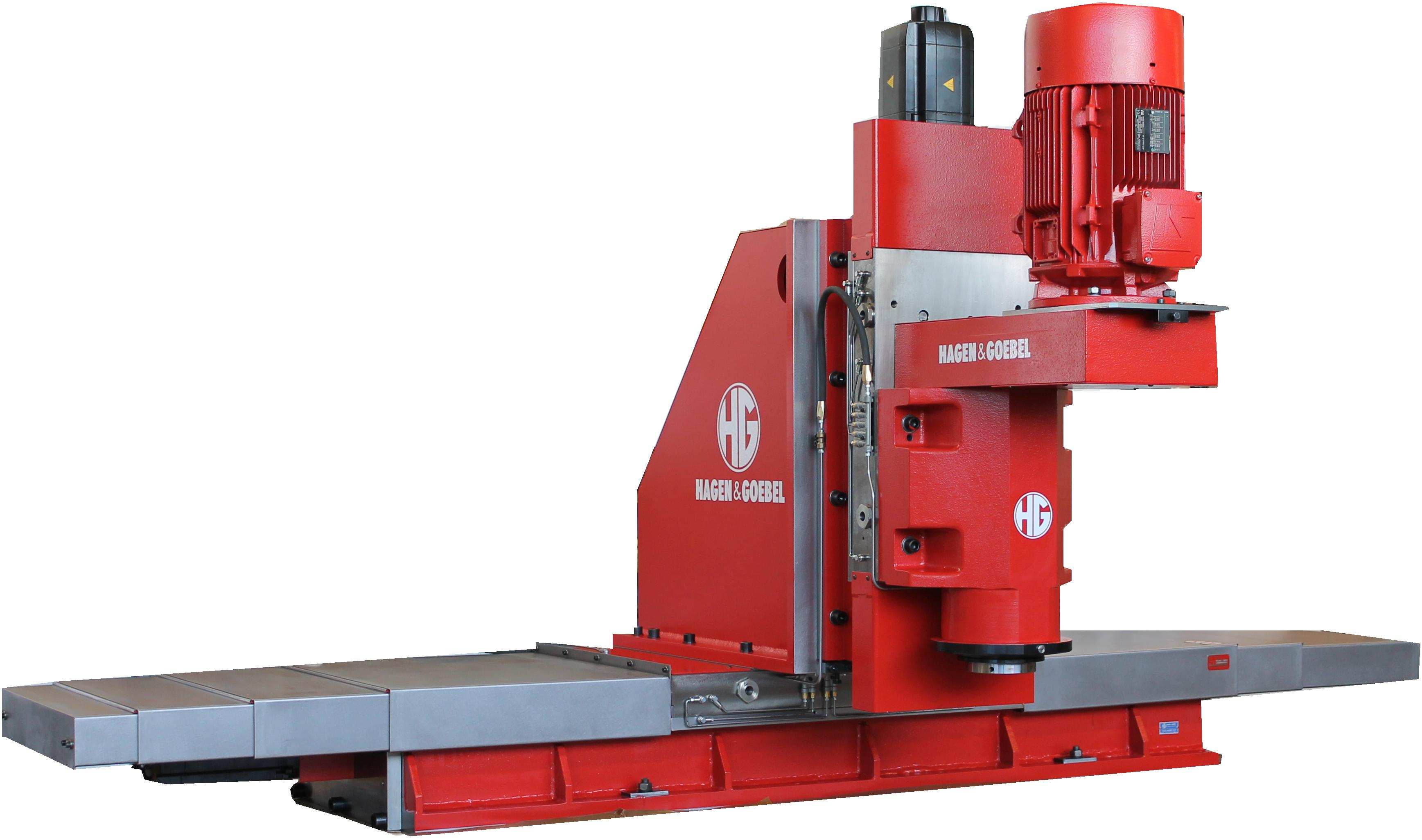

2-Achs-Fräsaggregat HG-856

Spindeleinheit:

Typ BF 5 breit

Antriebsmotor:

Normmotor bis 18,5KW
Servoantrieb

Spindelnase:

SK50 – Aufnahme ähnlich DIN 2079
Frontspannsystem HSK-C Gr. 100
Flanschaufnahme

Sonderausf.:

Getriebe, automatische Werkzeugspanner, innere Kühlmittelzufuhr

Vorschubachsen

Vertikale Achse -Z-

H350, H400 mit Schlittenbreite 350 - 400mm
Antrieb über Kugelrollspindel mit NC-Antriebsmotor

Vertikalständer

massive, stark versteifte Schweisskonstruktion

Horizontale Achse -X-

H630 mit Schlittenbreite 630mm
Antrieb über Kugelrollspindel mit NC-Antriebsmotor

Sonderausführungen:

Motoranbau in Z-Laterne, Führungsbahnabdeckungen, Zentralschmierung, Endschalterblöcke

Produktbeschreibung:

2-Achs-Fräseinheit HG-856 herunterladen
