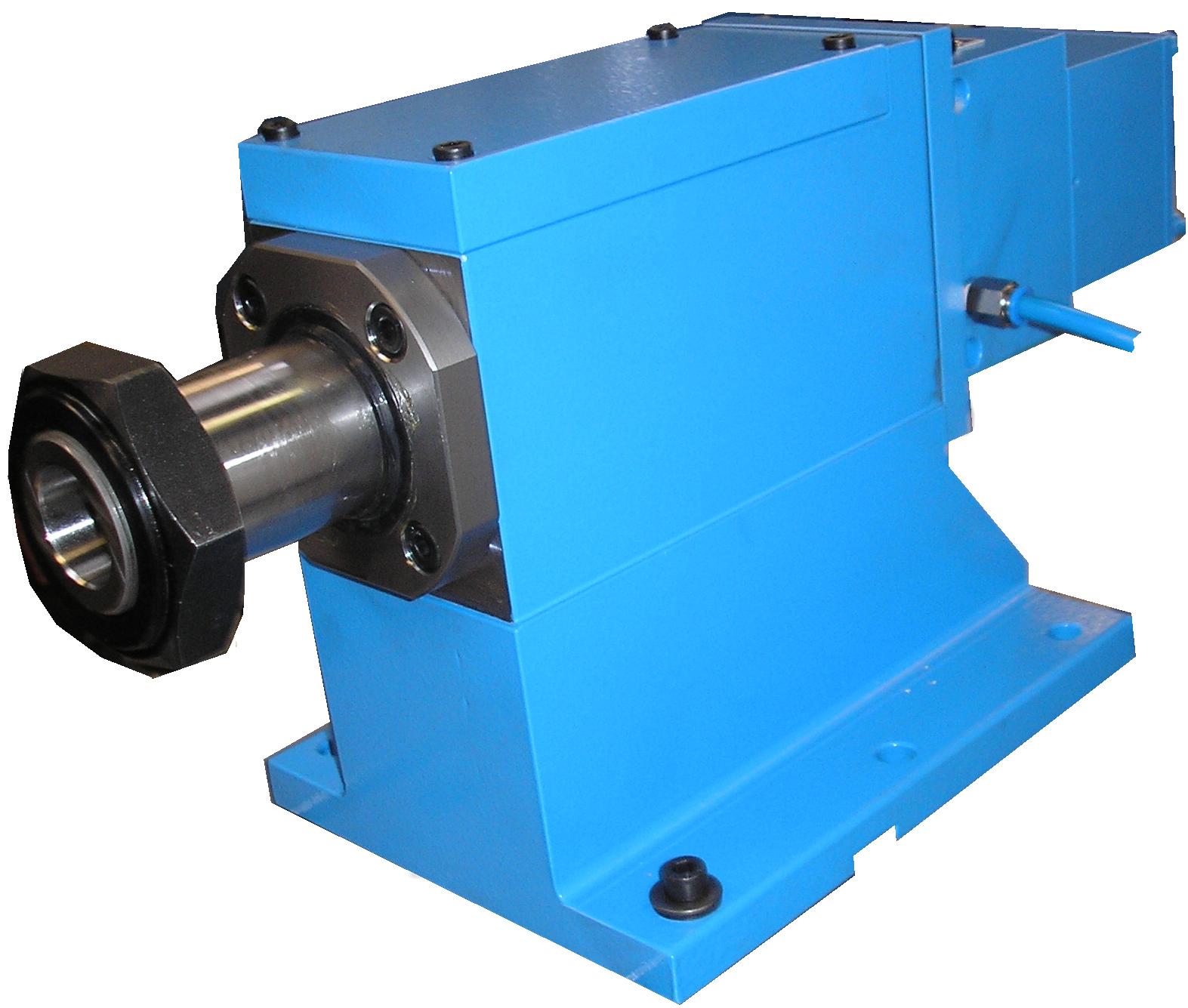

Pneumatischer Reitstock Typ MK-6

Größe:

MK-6

Betätigung:

pneumatisch über Multizylinder M75

Axialkraft bei 7 bar:

1 Zelle = 2.200N
2 Zellen = 4.500N
3 Zellen = 6.800N
4 Zellen = 9.100N
5 Zellen = 11.400N

Hub:

im Standard max. 50mm, andere Hübe auf Anfrage möglich

optionelle Ausstattung:

Konsolen zur Realisierung der gewünschten Mittenhöhe, Passplatten

Sonderausführungen:

auf Wunsch möglich

Produktbeschreibung:

Pneumatischer Reitstock Type MK-6 Anwendungsbeispiel herunterladen

Maßblätter/Konstruktionsdateien:

Pneumatischer Reitstock Typ MK-6 herunterladen
