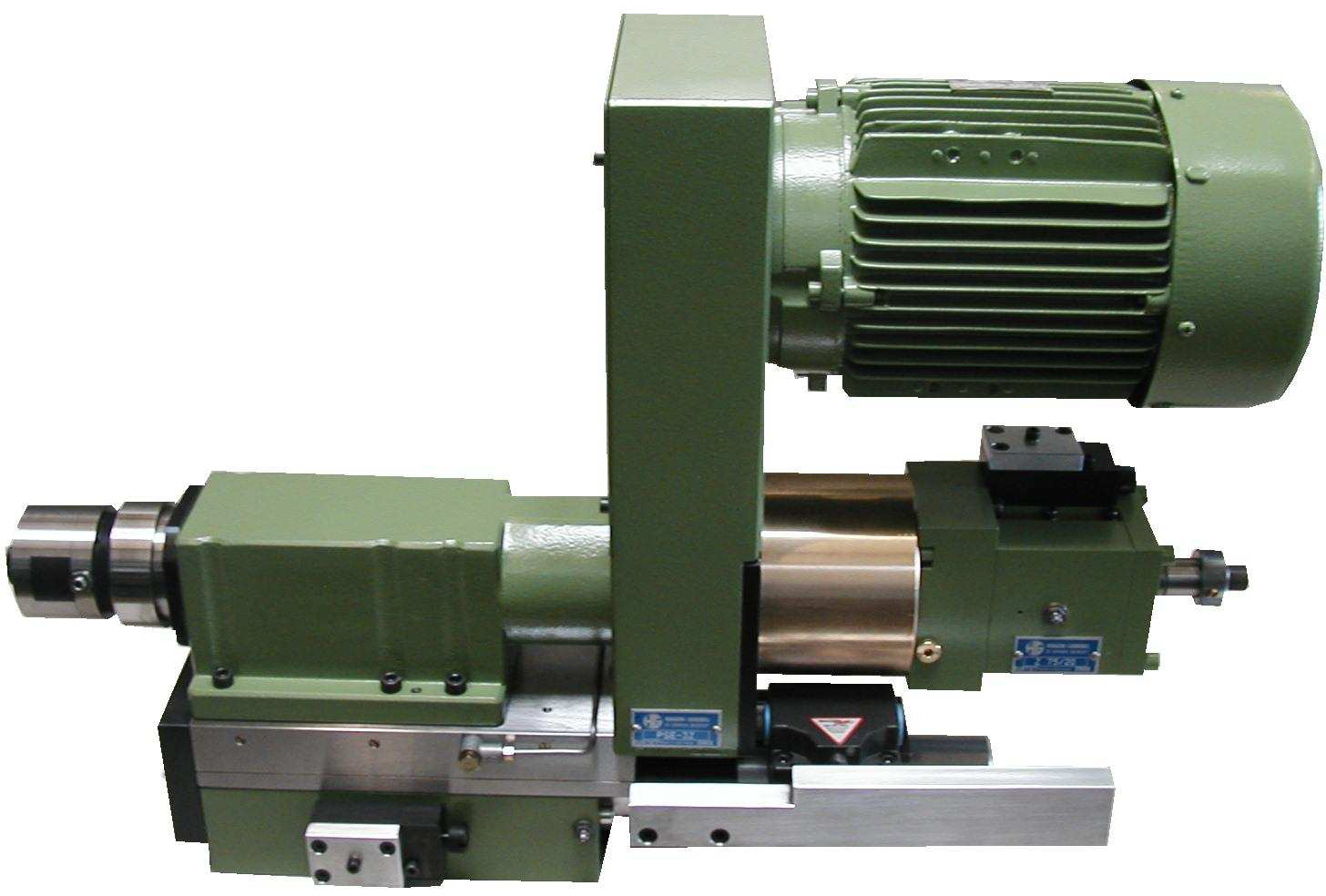

Planzugeinheit Typ PSE 3

Motor:

Normmotor 0,55-2,2KW, Servoantrieb

Spindelnase:

SK30, Flanschaufnahme

Drehzahl:

ca. 375-6000 1/min.

Sonderausf.:

Getriebe 1:2,5, 1:4

Planzugeinrichtung

Antrieb:

hydropneumatisch, hydraulisch, Kugelrollspindel

Axialkraft:

2300N bei 7bar, ca.5000N (mechanisch)

Hub:

ca. 20mm

Eilgang:

4000 mm/min

Passende Vorschubeinheit:

H75, W75, H100

Produktbeschreibung:

Planzugeinheit Typ PSE 3 herunterladen
