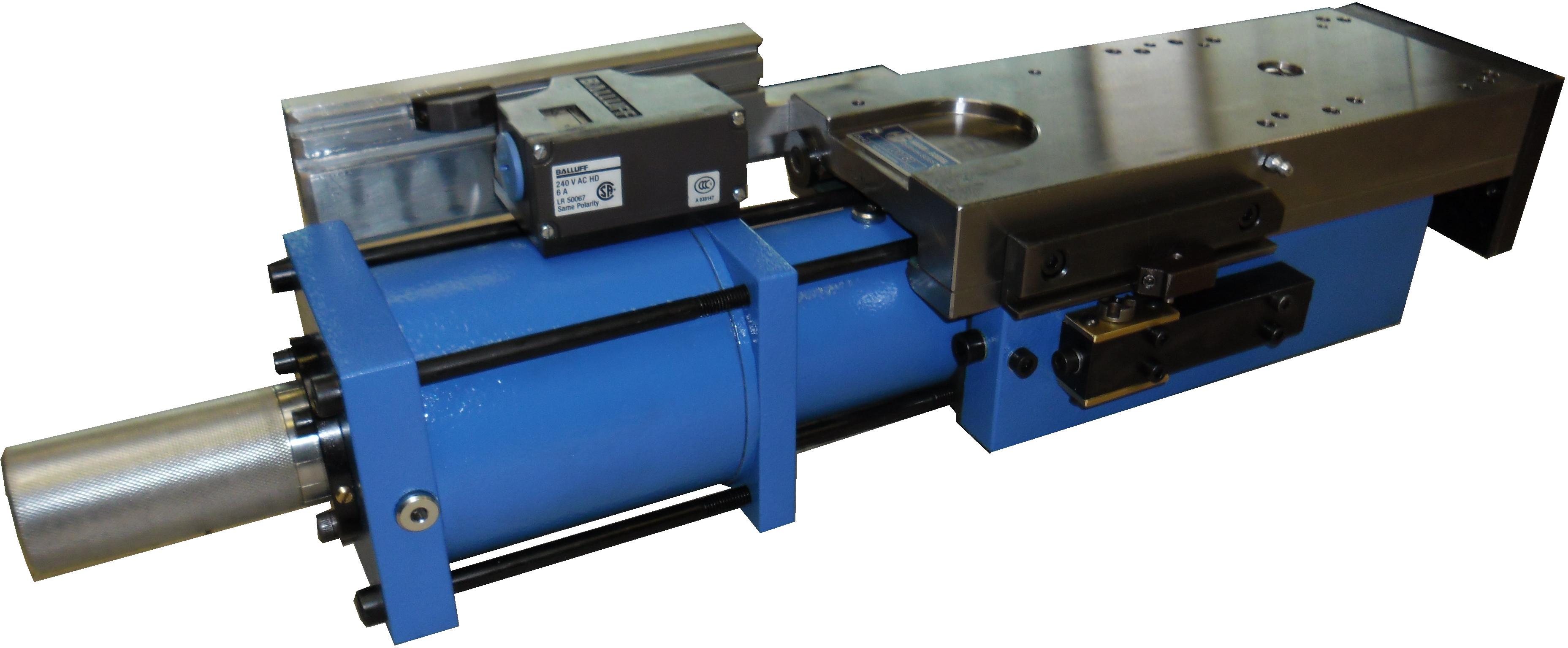

Vorschubeinheit Typ H100

Antrieb:

hydropneumatisch

Axialkraft ca.:

4.000N bei 7bar

Hub max.:

80, 110, 160mm

Eilgang ca.:

4000 mm/min

Arbeitsgang:

20-2000 mm/min frei einstellbar

Führung:

Flachführung mit Turcite Belag, nachstellbar

Endschalter:

2, 3, 4 Endlagen

Passende Spindeleinheit:

BF3 und kleiner

Produktbeschreibung:

Vorschubeinheit Typ H100 herunterladen

Maßblätter/Konstruktionsdateien:

Vorschubeinheit Typ H100 herunterladen
