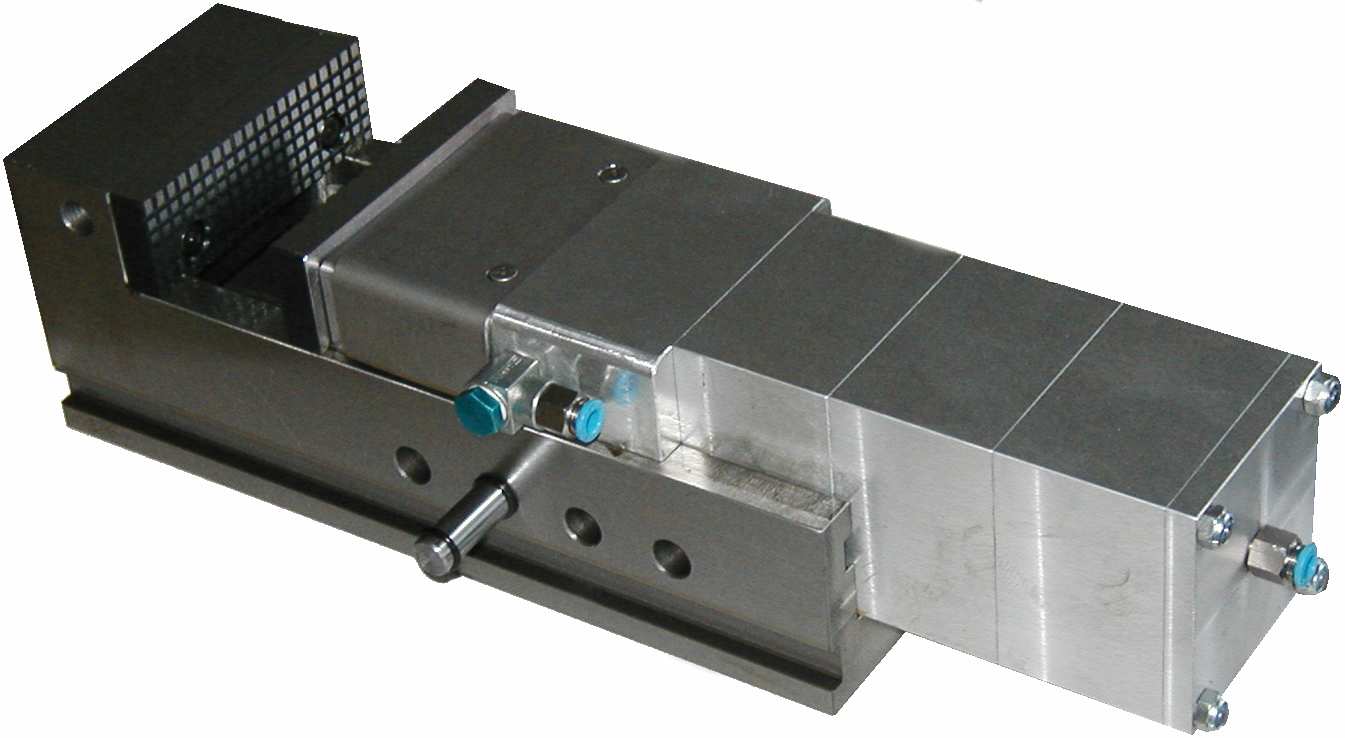

Spannstock mit einer festen und einer beweglichen Backe Typ SO 100 Version 2

Spannstock mit einer festen und einer beweglichen Backe Typ SO 100 Version 2
Funktionsweise:
Die Werkstücke werden pneumatisch über den Multizylinder M 63 mit einem Hub von 30 mm gespannt.
Verstellung:
Das Einstellen der Spannweite erfolgt durch Versetzen des beweglichen Indexierbolzens und Verschieben der beweglichen Backe (Rastermaß 30mm). Maximale Öffnungsweite 105mm
Spannkraft:
Durch den Einsatz unserer Pneumatikzylinder, System Multizylinder, ist die Spannkraft variabel einstellbar. Durch den Anbau weiterer Zellen kann auch nachträglich die Spannkraft erhöht werden. Minimale Spannkraft mit einer Zelle 1.650 N bei 6bar; maximale Spannkraft mit 8 Zellen 12.500 N bei 6 bar.
Vorteile:
Garantiertes, automatisches Spannen in der Serienfertigung. Schnelles und sicheres Spannen bei gleich bleibender Spannkraft. Universeller Einsatz beim Bohren, Fräsen, Reiben und Gewindeschneiden.
Option:
Backen in Prismen-Ausführung (Spannen runder Werkstücke), Überbreite 125mm, Stufenbacken, sowie Pendelbacken
