Motor:

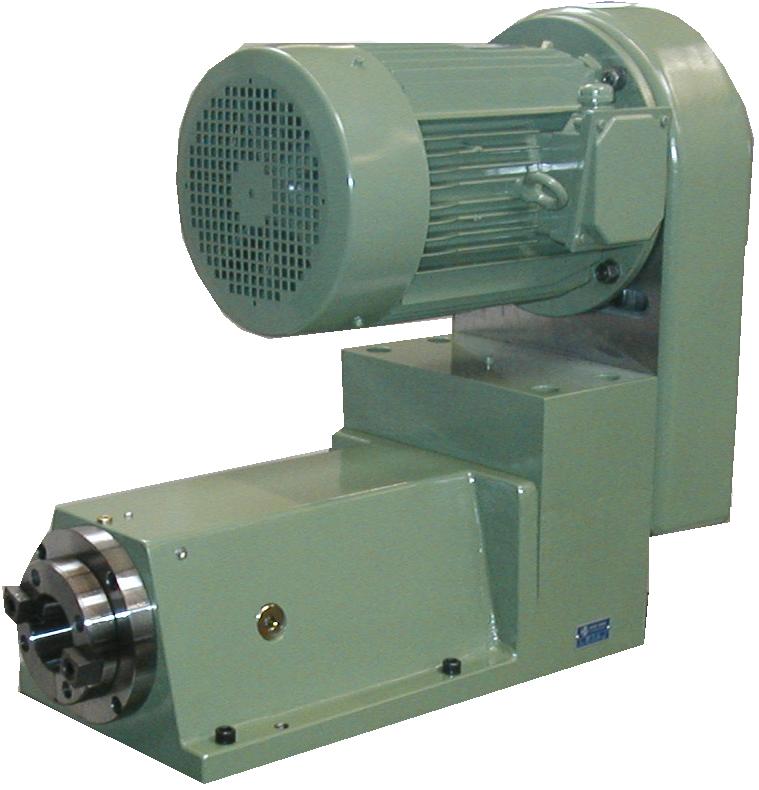

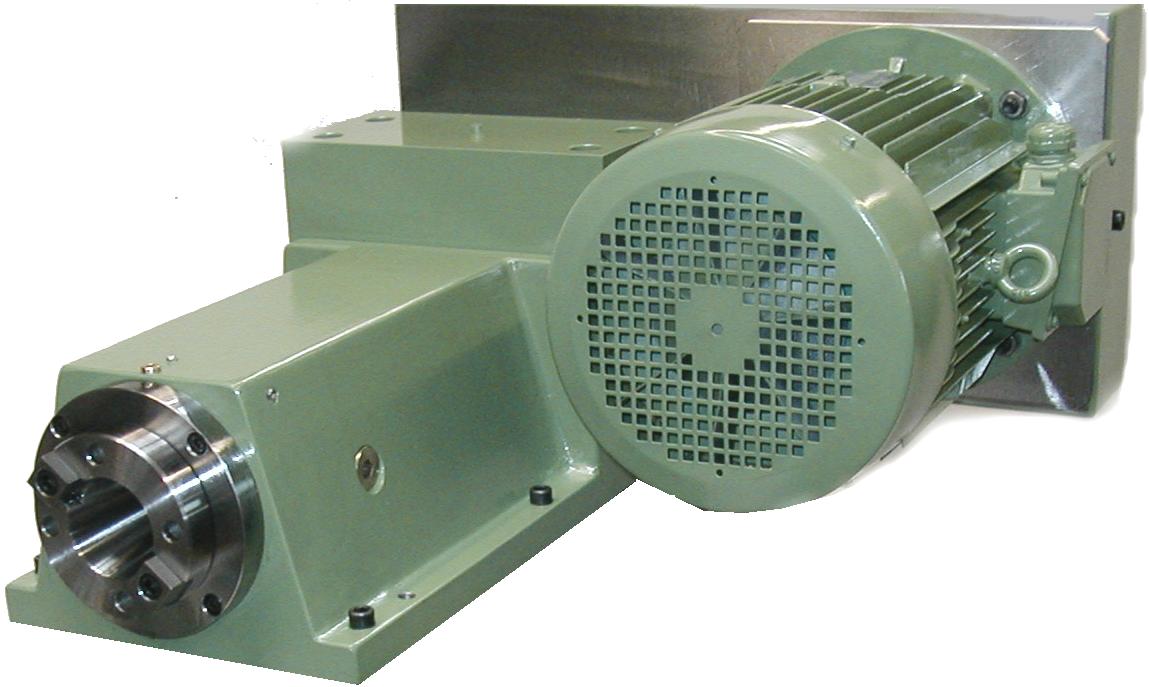

Normmotor 4,0-15,0KW

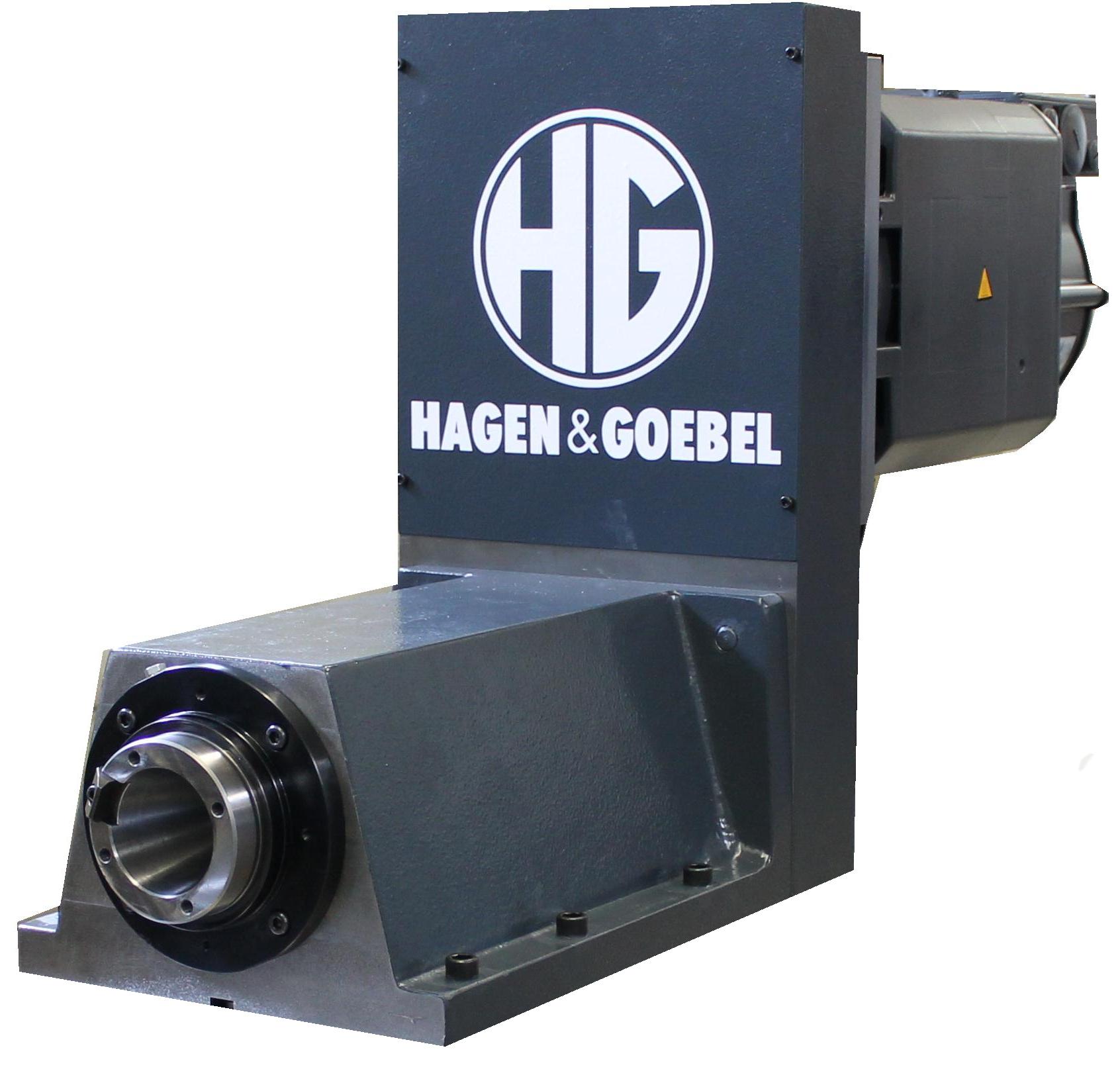

Servoantrieb

Spindellagerung:

Kegelrollenlagerpaar vorn d=Ø 80 mm
Präzisionsschrägkugellagerpaar vorn d=Ø 80 mm
Rillenkugellager hinten

Abdichtung:

Labyrinthring, Sperrluftanschluß

Spindelnase:

SK50 – Aufnahme ähnlich DIN 2079
Frontspannsystem HSK-C Gr. 80 (100)
Flanschaufnahme
automatischer Werkzeugspanner, hydraulisch betätigt
Drehdurchführung für innere Kühlmittelzufuhr

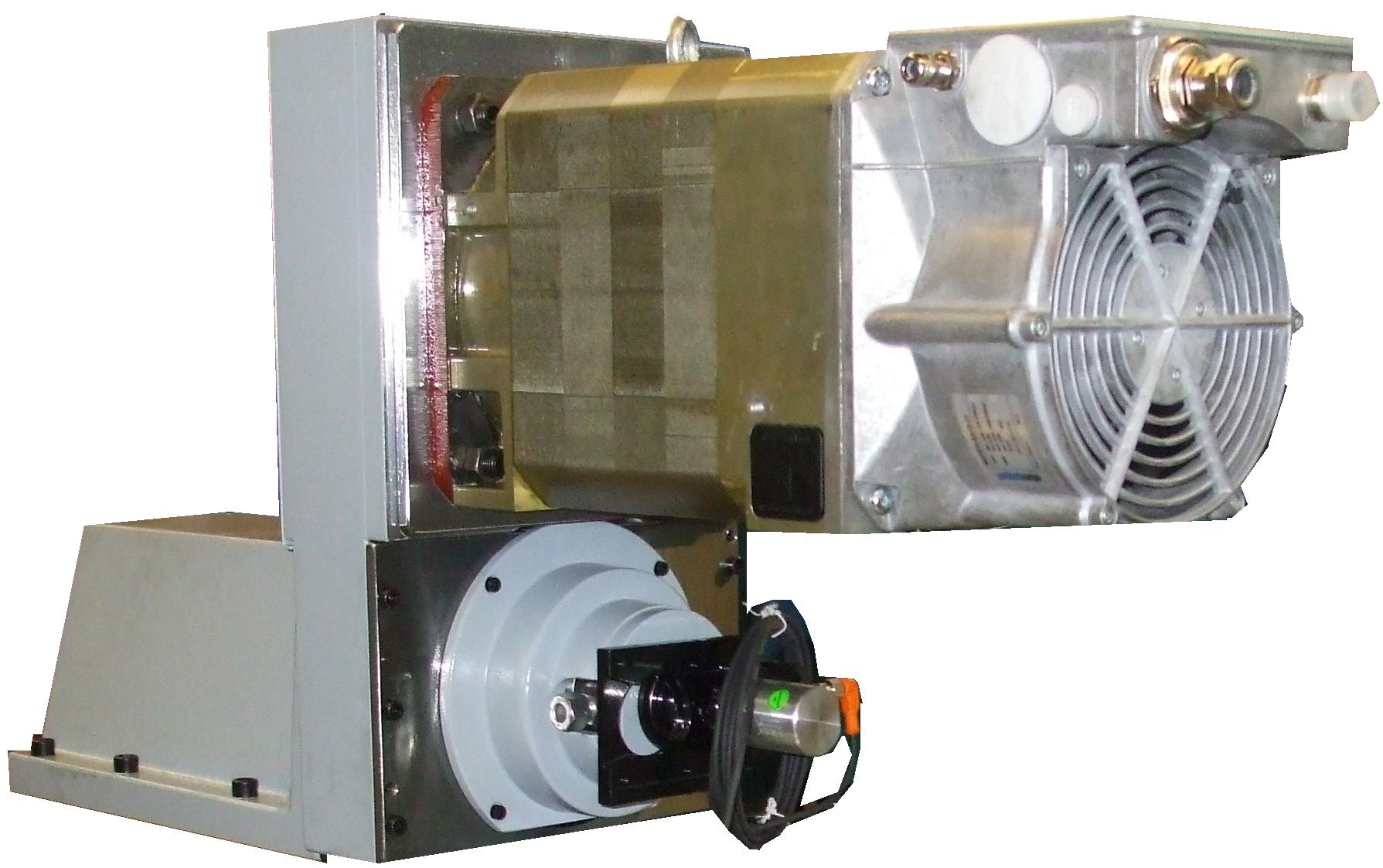

Riementrieb:

Zahnriementrieb
Poly-V Riementrieb
Riemenscheiben auswechselbar

Drehzahl:

ca. 375-6000 1/min. ca. 8.000 1/min (Servo)

Einbaulage:

horizontal oder vertikal, Spindelnase nach unten

Sonderausführungen:

Getriebe 1:2,5, 1:4

Passende Vorschubeinheit:

H300, H350

Produktbeschreibung:

Spindeleinheit Typ BF 5 herunterladen

Maßblätter/Konstruktionsdateien:

Spindeleinheit Typ BF 5 herunterladen
