CNC Fräsmaschine Typ HFC-4

CNC Fräsmaschine Typ HFC-4

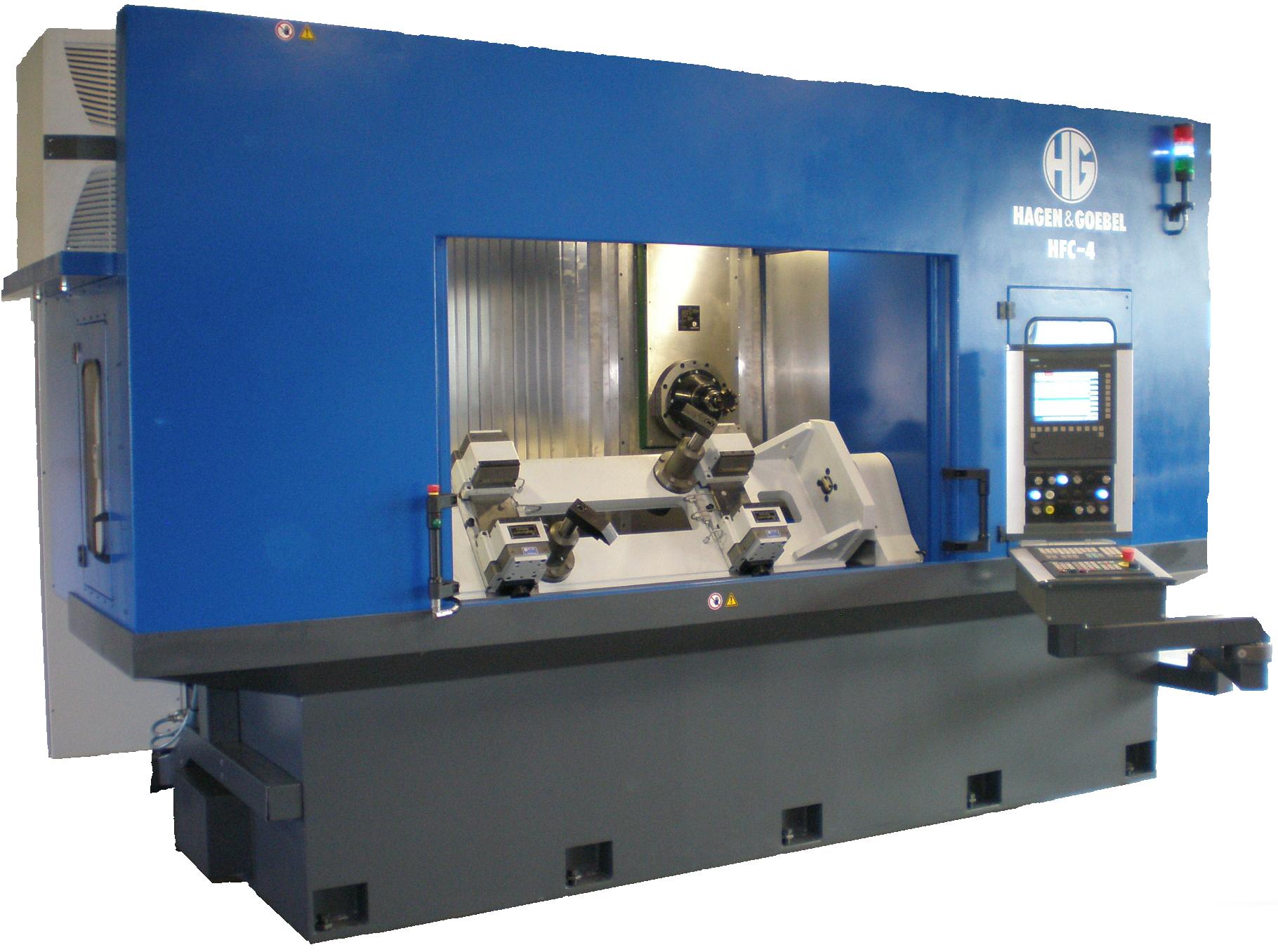

Das horizontale CNC – gesteuerte Fräscentrum HFC-4 wurde konzipiert, um an runden oder profilierten Werkstücken in beliebiger Länge, schnell und unkompliziert die Werkstückenden z.B. zu Fräsen, Bohren, Entgraten oder zu Gewinden.

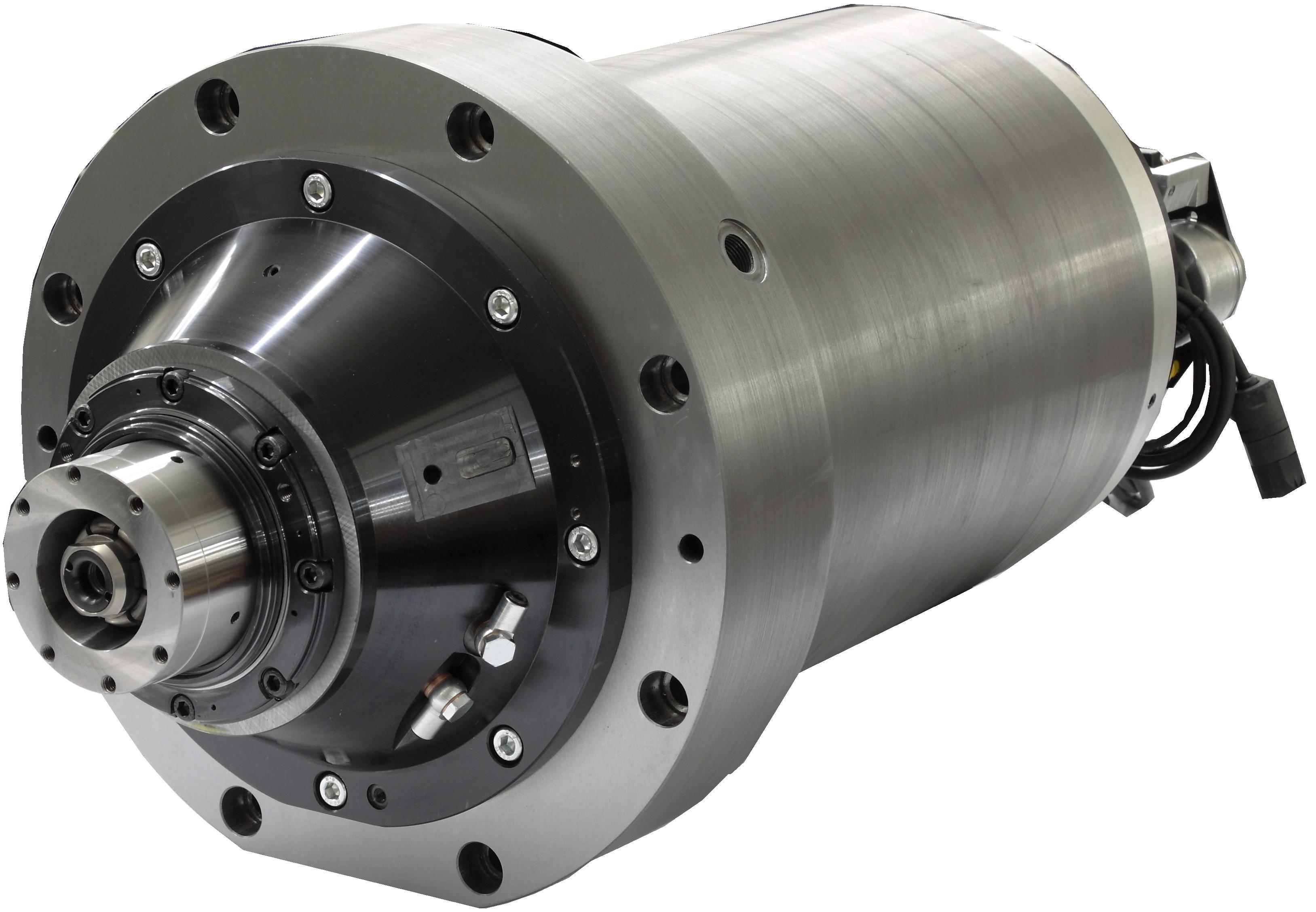

Der kräftige NC-Spindelmotor in Verbindung mit der Siemens CNC-Steuerung, Typ 840 Dsl gewährleistet einen stufenlosen Spindel-Drehzahlbereich bis zu 9.000 Umdrehungen pro Minute.

Die massiv dimensionierten Vorschubachsen (X,Y,Z) lassen einen maximalen Hub von je 300 mm zu.

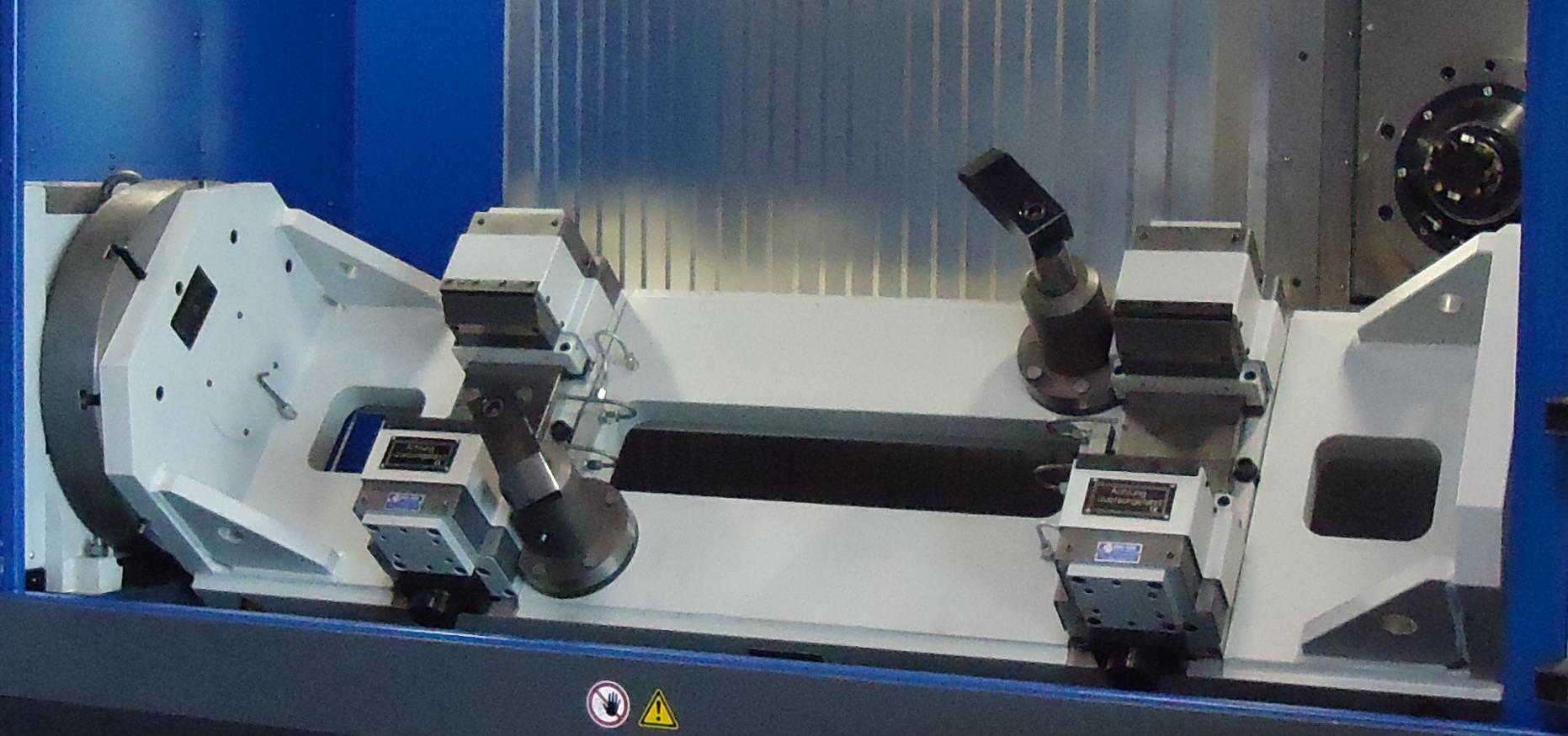

Auf dem davor angeordneten Aufspanntisch können manuelle oder hydraulisch betätigte Werkstück-Spanneinrichtungen aufgebaut werden. Die Aufbaufläche hat eine Breite von 500mm und eine Länge von 1000mm.

Im Gegensatz zu den üblichen horizontalen Bearbeitungszentren sind die Werkstücke durch die offene Bauweise der Maschine schnell und unkompliziert zu wechseln. Durch den, für die Bearbeitungsaufgabe optimierten Aufbau konnte die Maschine sehr kompakt ausgeführt werden. Größere Werkstücklängen spielen durch die offene Bauform eine untergeordnete Rolle.

Durch die Verwendung der CNC-Steuerung und integrierter Standard-Zyklen können sowohl u.a. Lochbilder und auch Konturen an Werkstückenden unkompliziert gefertigt werden.

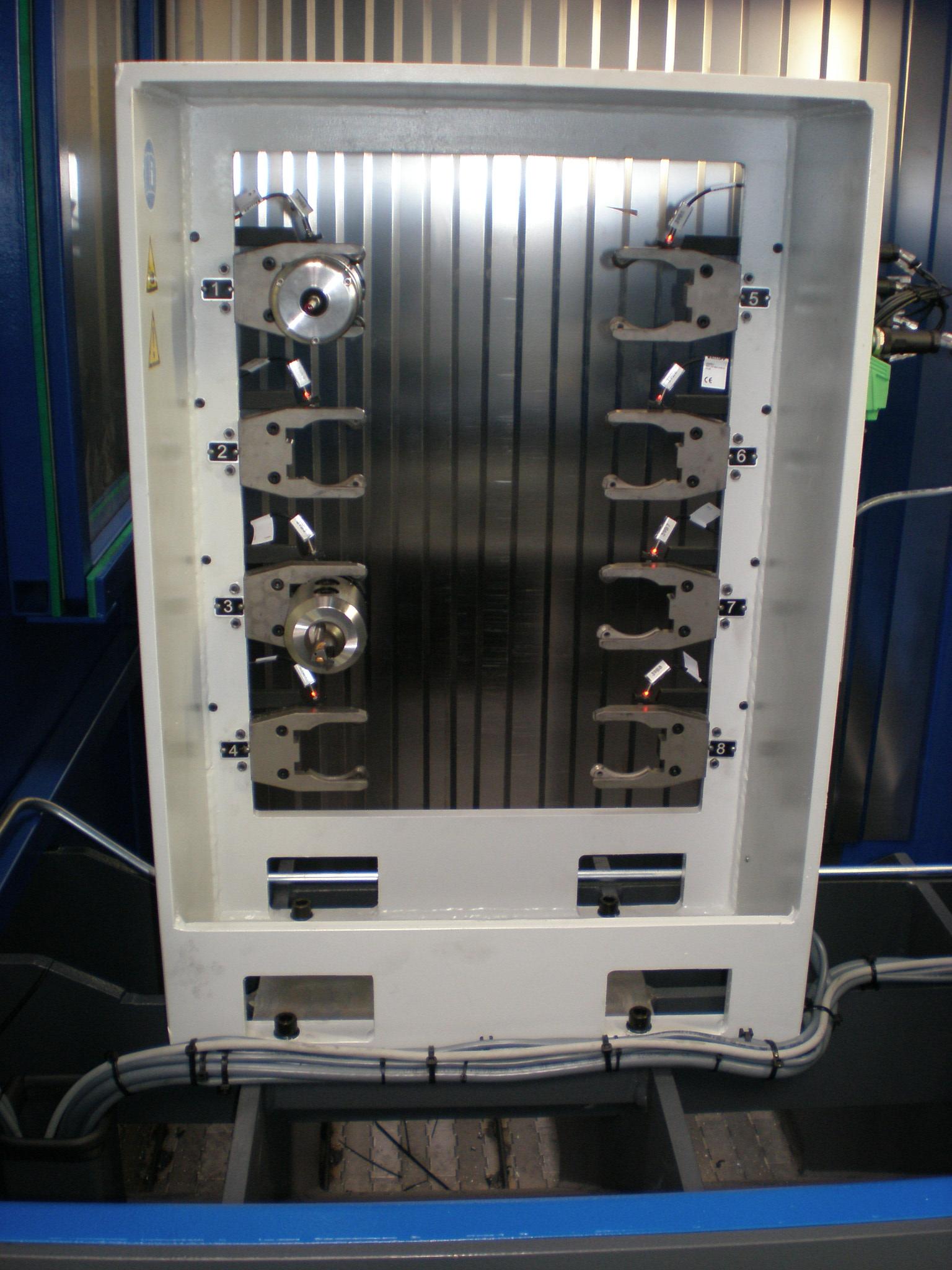

Die Maschinenspezifikation kann speziell an die Erfordernisse des Kunden angepasst werden. Realisierbar sind u.a. automatische Werkzeugwechsler, innere Kühlmittelzufuhr, angepasste Drehzahl- und Hubbereiche der Bearbeitungseinheit und vieles mehr.

Diese Maschine und ihre möglichen Optionen wurden durch konsequente Umsetzung langjähriger Erfahrungen durch den Bau von CNC - gesteuerten Bearbeitungszentren entwickelt.


Maßblätter/Konstruktionsdateien:
