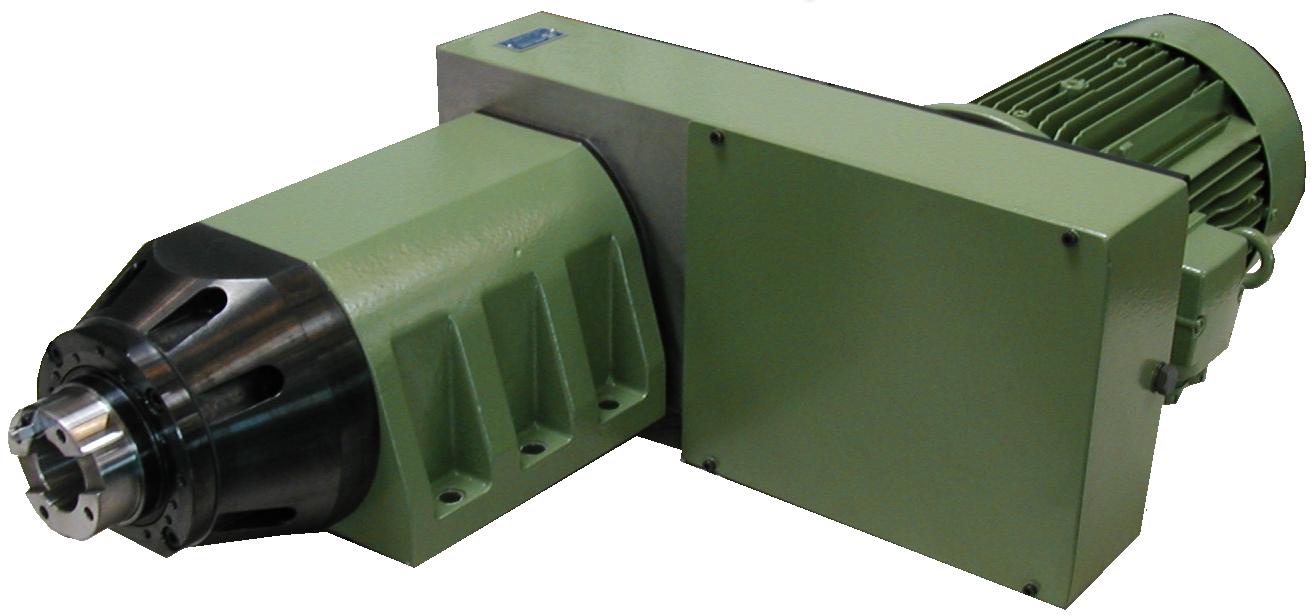

Spindeleinheit Typ BF4 breit

Spindeleinheit Typ BF4 breit
Motor:
Normmotor 3,0-7,5KW
Servoantrieb
Spindellagerung:
Kegelrollenlagerpaar vorn d=Ø 70 mm
Präzisionsschrägkugellagerpaar vorn d=Ø 70 mm
Rillenkugellager hinten
Abdichtung:
Labyrinthring, Sperrluftanschluß
Spindelnase:
SK40 – Aufnahme ähnlich DIN 2079
Frontspannsystem HSK-C Gr. 63
Flanschaufnahme
automatischer Werkzeugspanner, hydraulisch betätigt
Drehdurchführung für innere Kühlmittelzufuhr
Riementrieb:
Zahnriementrieb
Poly-V Riementrieb
Riemenscheiben auswechselbar
Drehzahl:
ca. 375-6000 1/min, ca. 8.000 1/min (Servo)
Einbaulage:
horizontal oder vertikal, Spindelnase nach unten
Passende Vorschubeinheiten:
H242 (H200breit), H300
