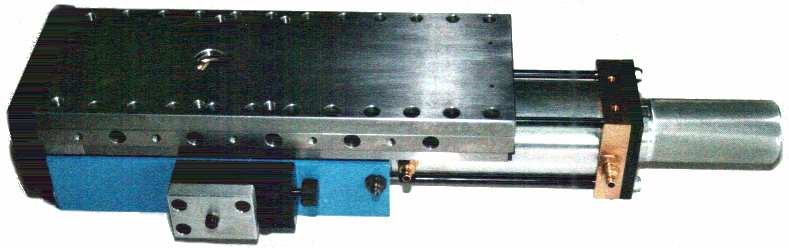

Vorschubeinheit Typ W60 / H60

Antrieb:

hydropneumatisch, hydraulisch

Axialkraft:

1.500N bei 7bar, 3.000N bei 15bar(hydr.)

Hub:

max. 80, 110, 160mm

Eilgang:

6.000 mm/min (W60)
4.000 mm/min (H60)

Arbeitsgang:

20-2000 mm/min frei einstellbar

Führung:

Hochleistungs-Rollenführung (W60)
Flachführung mit Turcite-Belag, nachstellbar (H60),

Endschalter:

2, 3, 4 Endlagen

Passende Spindeleinheiten:

EBS08
BF2

Produktbeschreibung:

Vorschubeinheit Typ W60 herunterladen

Maßblätter/Konstruktionsdateien:

Vorschubeinheit Typ W60 und H60 herunterladen
