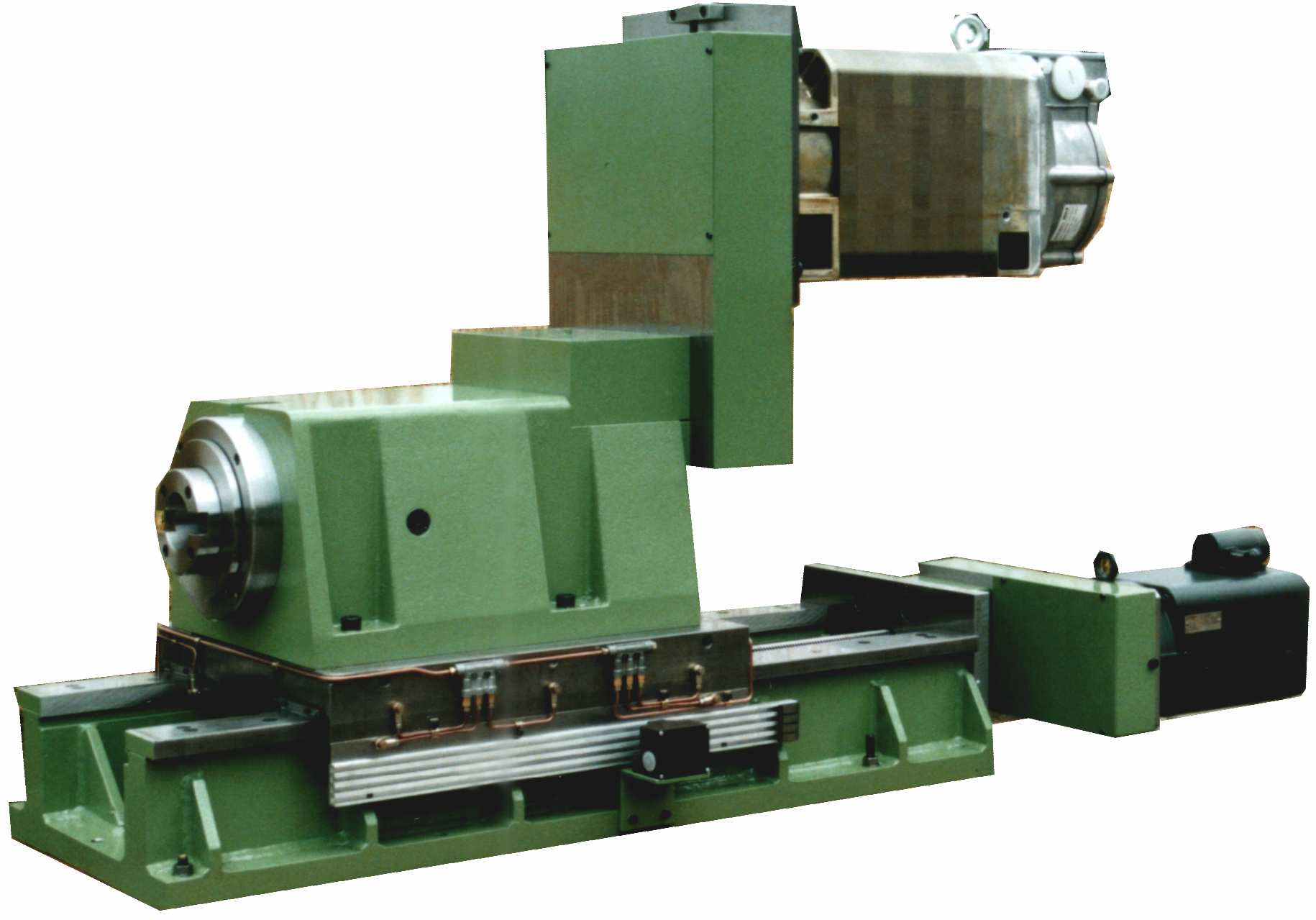

Vorschubschlitten Typ H480

Antrieb:

hydropneumatisch
hydraulisch
Kugelrollspindel

Axialkraft ca.:

5.500N bei 7bar
23.000 – 50.000N bei 80bar (hydr.)
18.000N(Kugelrollspindel)

Hub max.:

200, 400, 600, ...mm

Eilgang ca.:

4.000 mm/min
ca.10-15m/min (Kugelrollspindel)

Arbeitsgang:

frei einstellbar
Regelbereiche:
10-200 mm/min.
10-400 mm/min. (Standard)
40-400 mm/min.
60-600 mm/min.
120-1200 mm/min.

Führung:

Flachführung mit Turcite Belag, nachstellbar

Endschalter:

2, 3, 4 Endlagen

Schlittenbreite:

H480 ca. 480mm

Sonderausf.:

Führungsbahnabdeckung, Zentralschmierung, ..

Passende Spindeleinheit:

BF6 und kleinere Baugrößen

Produktbeschreibung:

Vorschubschlitten Typ H480 herunterladen

Maßblätter/Konstruktionsdateien:

Vorschubschlitten Typ H480 herunterladen
