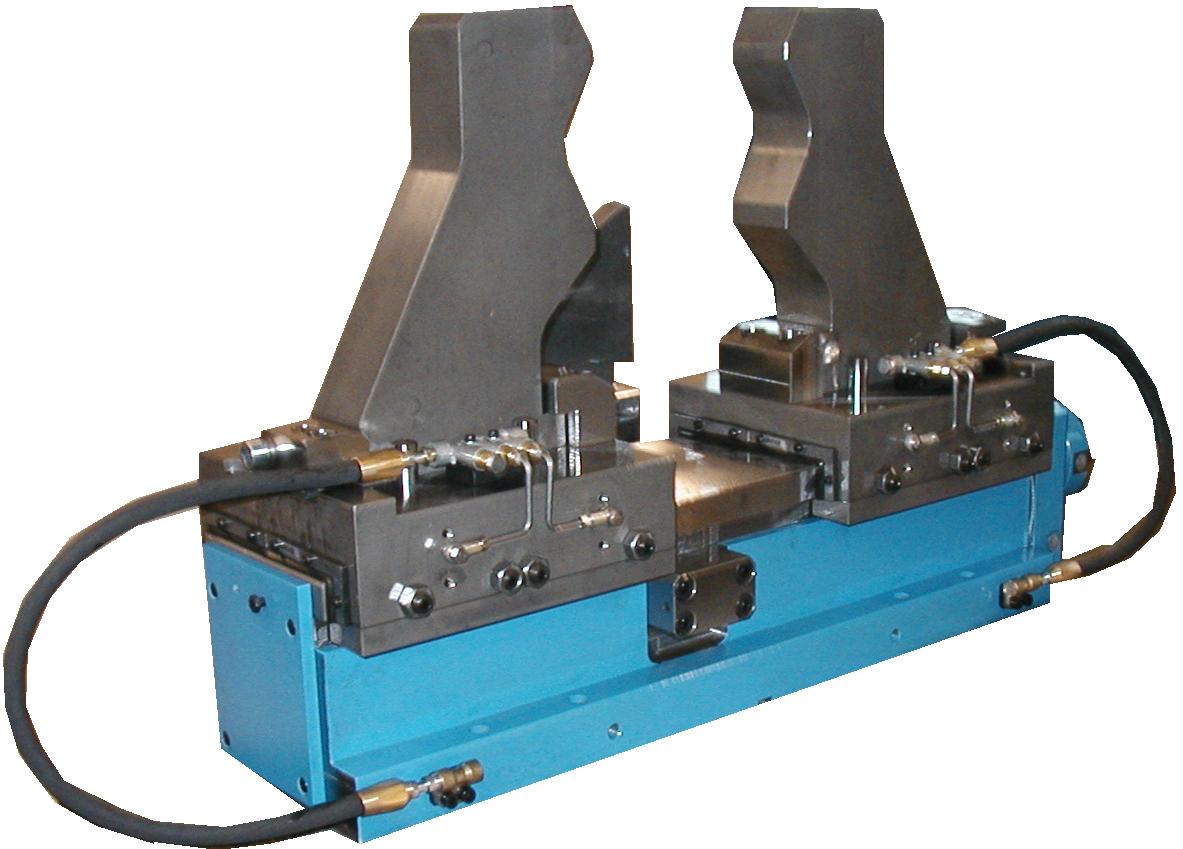

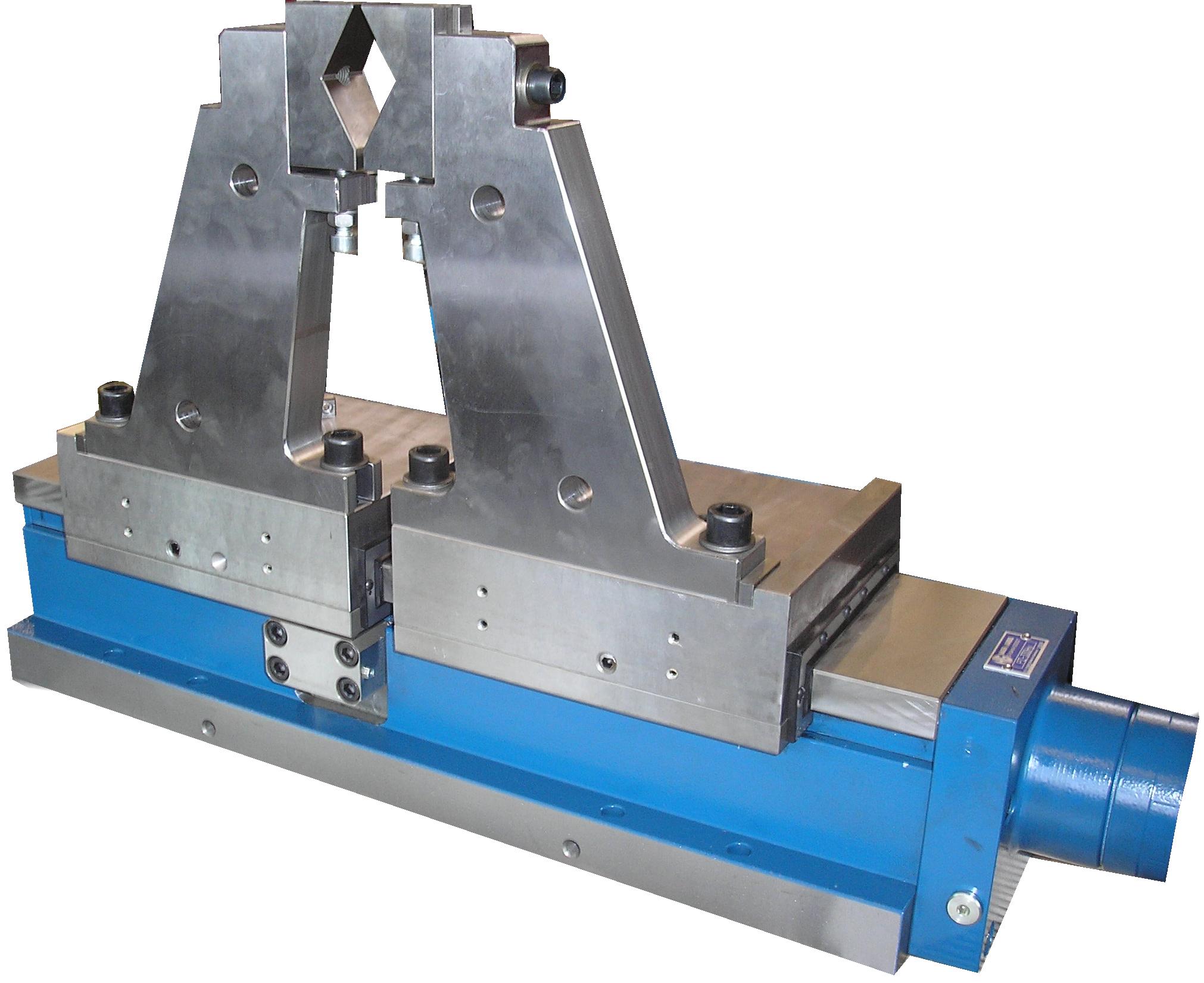

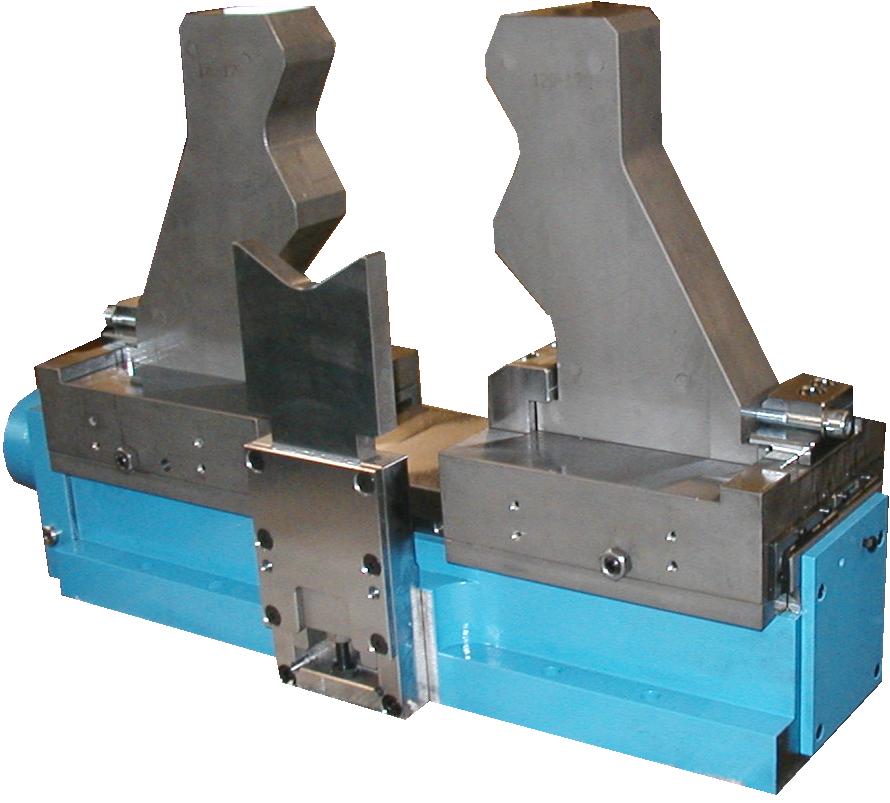

Massiver, hochpräziser Zentrierspannstock (Zentriergenauigkeit +/- 0,05mm)

in hydraulischer Ausführung.

Gesamthub:

68 mm je Backe

Spannbereich:

Ø 25 bis 330mm (Backenwechsel notwendig)

Spannkraft:

max. 25.000 N bei 150bar

Backen:

Ø 25-50 mm
Ø 50-120 mm
Ø 120-170mm
Ø 170-220mm
Ø 220-280mm
Ø 280-330mm

Produktbeschreibung:

Hydraulischer Zentrierspannstock Typ PZ330-Hy herunterladen

Maßblätter/Konstruktionsdateien:

Hydraulischer Zentrierspannstock Typ PZ330-Hy herunterladen
