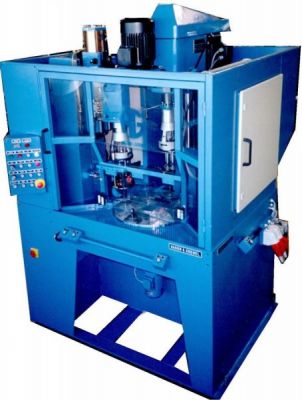

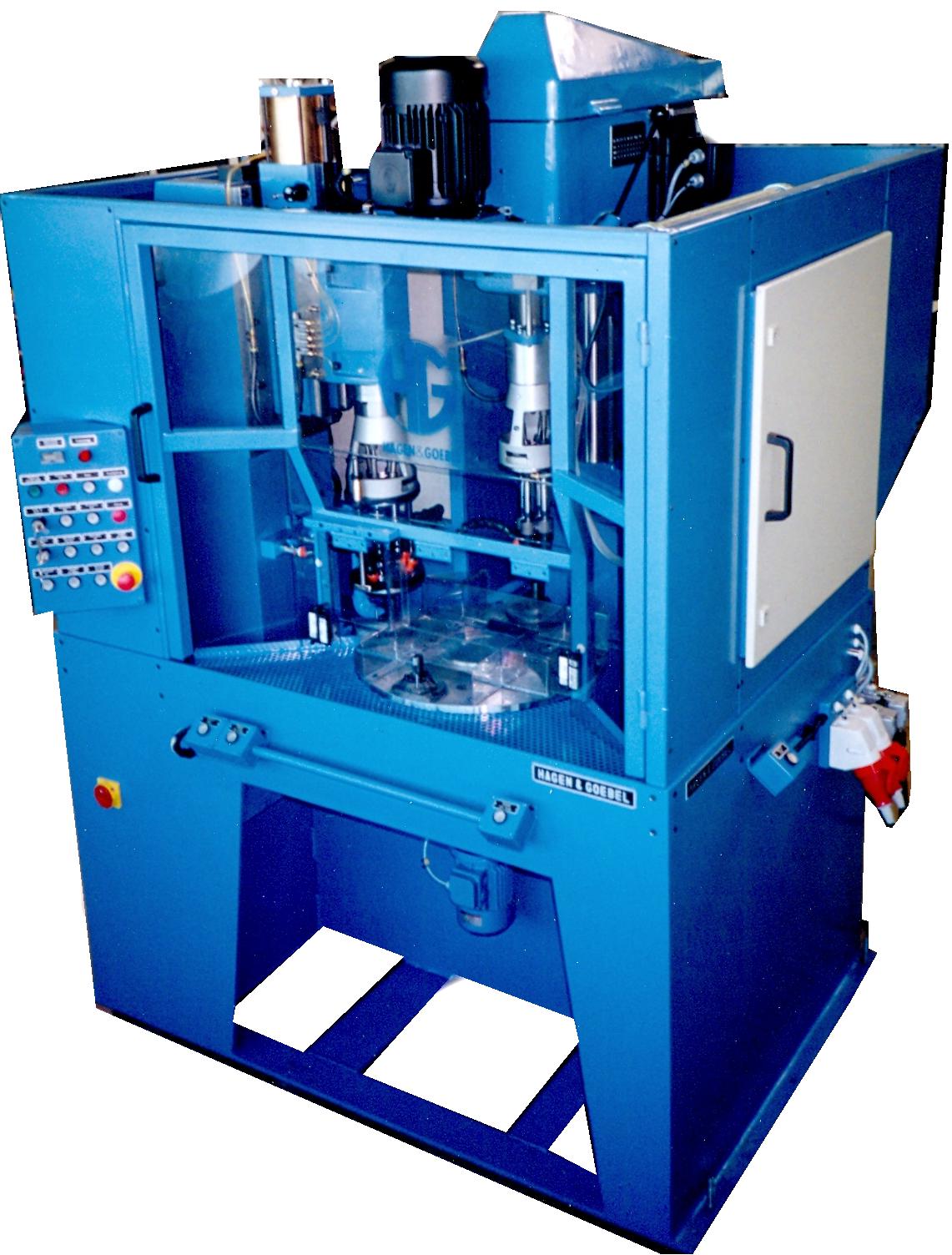

4-Stationen Rundtischmaschine zum Bohren und Gewinden in Zahnriemenscheiben HG735

4-Stationen Rundtischmaschine zum Bohren und Gewinden in Zahnriemenscheiben HG735

4-Stationen Rundtischmaschine zum Bohren und Gewinden in Zahnriemenscheiben

Beschreibung des Hagen & Goebel Leistungsumfangs

  • Maschinenbett in massiver Schweißkonstruktion ca. 1500*1300*800mm ausgelegt zur Aufnahme eines Rundtisches und der Bearbeitungseinheiten

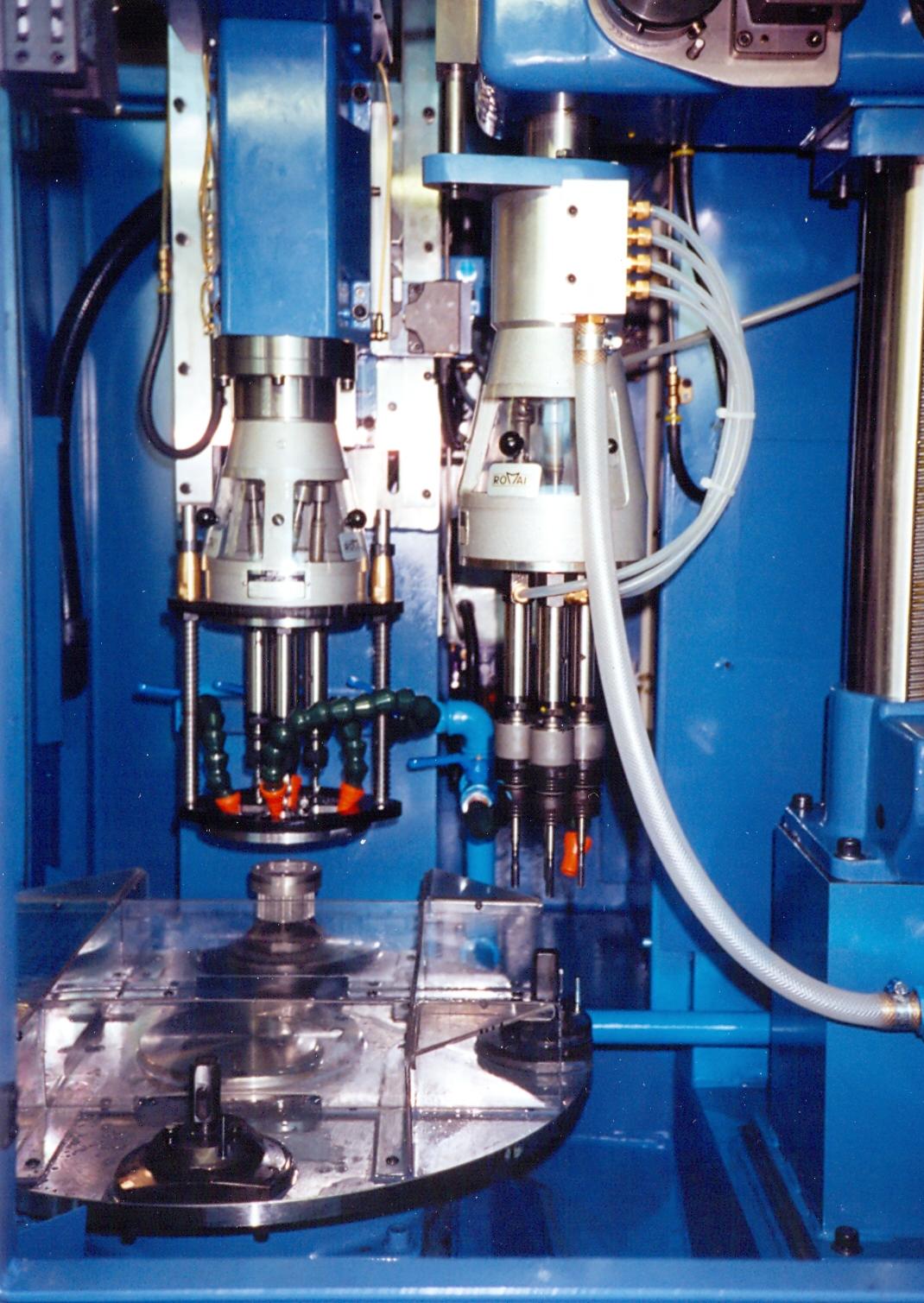

  • 1 elektromechanischer Rundtisch 4*90 Grad mit Werkstück-Aufnahmeplatte Ø 600mm
  • 1 hydropneumatische Bohreinheit Typ BF4-H160/100 mit Mehrspindelkopf und Werkstück Andrückvorrichtung, Leistung 4 KW (Bohren max. 8* Ø 8,2mm in GG35)
  • 1 Hochleistungs-Gewindemaschine Typ HG-22E mit Mehrspindelkopf, Leistung 3KW (Gewindeschneiden max. 8*M8 in GG35)
  • 1 Satz werkstückspezifische Vorrichtungen
  • Vollstrahl-Kühlmittelanlage für Emulsion, alternativ Minimalmengen-Schmiersystem möglich
  • Elektronische Steuerung Siemens S7 mit funktionalen Bedienfeld und Frequenzumrichter
  • Kapselung der Maschine zum Schutz des Bedienpersonals vor Spänen und Emissionen
  • Seitliche Einrichttür zum leichten Wechsel der Werkzeuge und Einrichten der Maschine

       Maschinen-Taktzeit je nach Werkstück ca. 7-9 Sekunden
