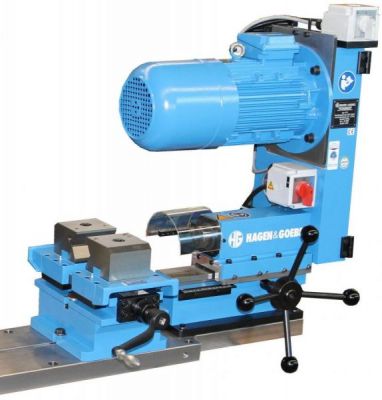

Universelle, horizontale Tisch-, Bohr und Zentriermaschine Typ UT-2
- Aufbaufläche für Spannmittel ca. 630mm * 250mm (B*L)
- mittig angeordnete T-Nut Gr. 10 in Achsrichtung verlaufend
- Aufbaukonsole mit Linearführung und manueller Vorschubeinrichtung über Handhebel
- Hublänge max. 110mm an Skala ablesbar
- Spindeleinheit Typ BF 3 mit Drehstrom-Bremsmotor, PNenn= 1,5 KW
- Riementrieb mit Stufenriemenscheiben und Keilriemen
- Spindeldrehzahl ca. n = 600-900-1.420 U/min.
- Späneschutz mit elektrischer Abfrage, schwenkbar über dem Werkzeug
Maßblätter/Konstruktionsdateien:
