Leistung :

ca. 4.100 Stück pro Stunde bei 85%-iger Auslastung

Bearbeitung:

12 x Gewindeformen M6, pro Takt (4 Werkstücke)

Einsatzmöglichkeiten:

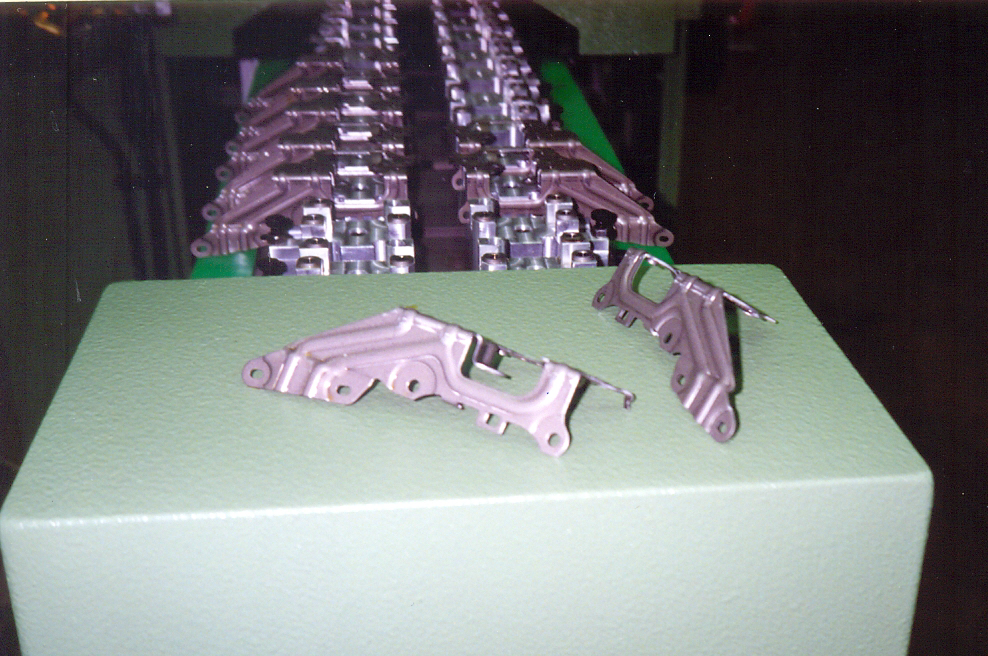

Stanzteile in diversen Formen
z.B. Schloßträger (KFZ-Industrie)

Gewindemaschine:

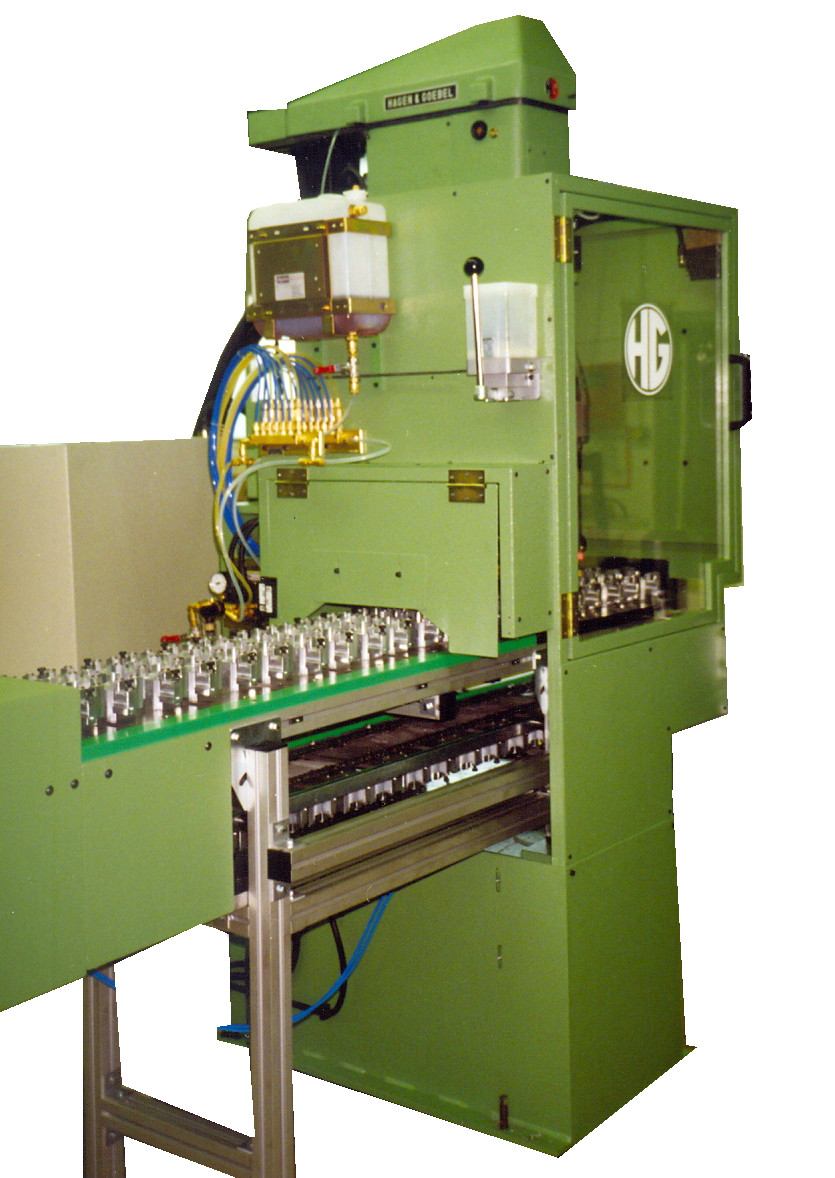

Hochleistungs-Gewindemaschine Typ HG-22 Servo,
Vorschubsteuerung über Leitpatronensystem mit Auflaufschutz

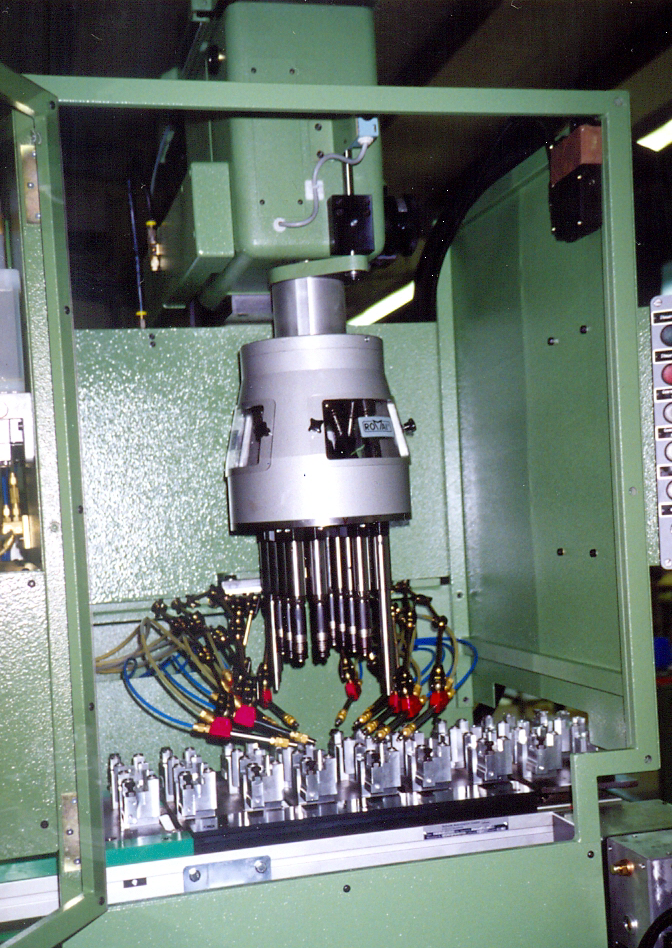

angebauter Mehrspindelkopf
spezial Gewindeschneidfutter mit Drehmomentsicherung
Antriebsleistung (heute) ca. 15 KW
Steuerung über Siemens Typ S7 mit Monitor (touchscreen)

Zuführsystem:

automatisches Taktband mit 24 Trägerplatten (je Platte 2 Aufnahmen für Rechts- und Linksausführung)
6 Taktpositionen für manuelle Beschickung rechts und links
automatisches Auswerfen der Werkstücke in getrennte Behälter

Produktbeschreibung:

Gewindebohrautomat mit Taktband Typ HG-711 herunterladen
