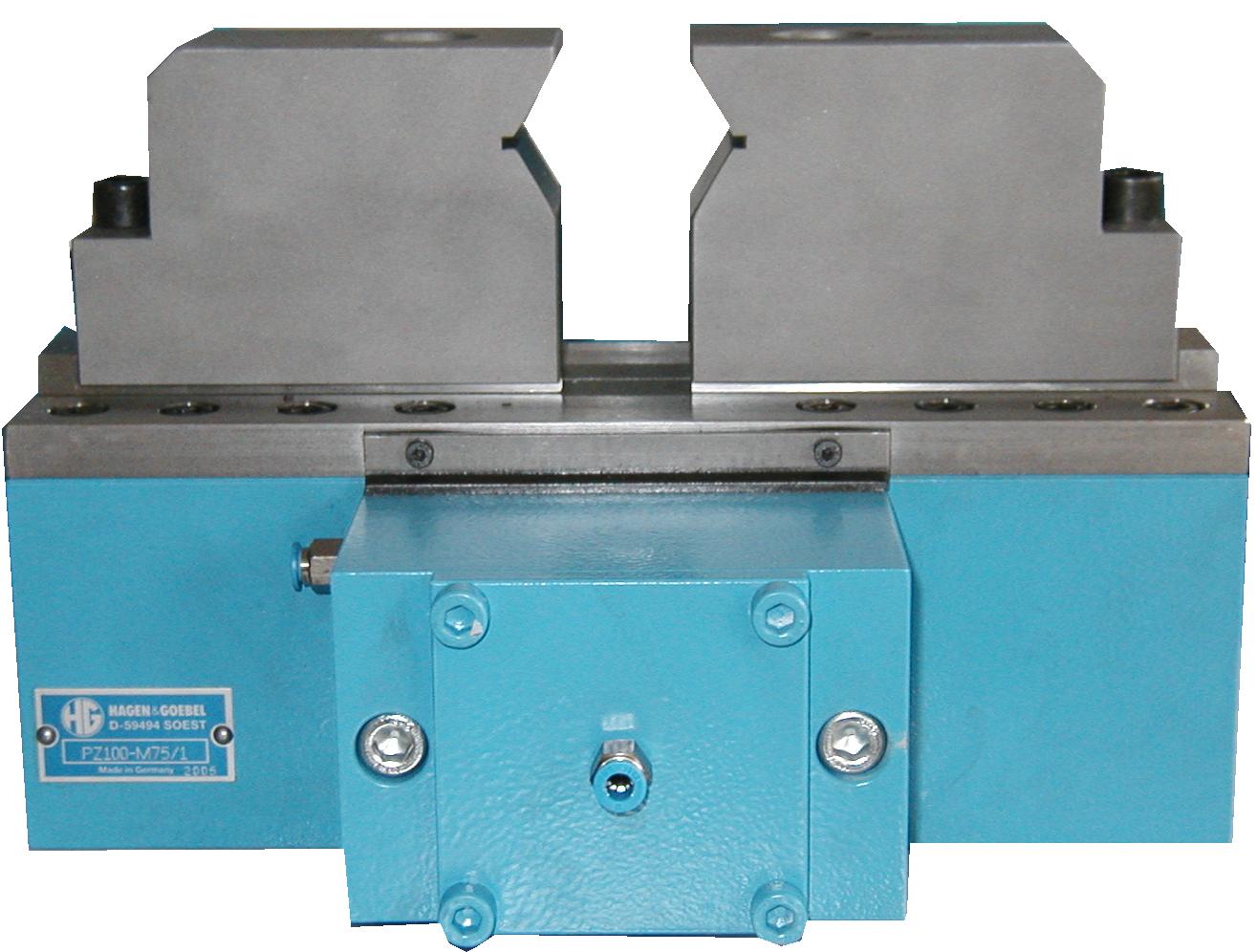

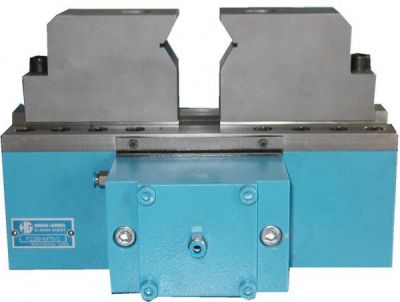

Zentrierspannstock PZ100 in pneumatischer Ausführung

Gesamthub:

18mm je Backe

Spannbereich:

Ø 5,0 bis 100,0mm (Backenwechsel notwendig)

Spannkraft:

5000, 10000, 15000, 20000, 25000N bei 7bar (je nach Ausrüstung)

Option:

hydraulische Ausführung
18000N bei 25 bar

Zentriergenauigkeit:

+/- 0,05mm

Produktbeschreibung:

Pneumatischer Zentrierspannstock Typ PZ100 herunterladen

Multizylinder Bericht in fluid 3.2006 herunterladen

Maßblätter/Konstruktionsdateien:

Pneumatischer Zentrierspannstock Typ PZ100 herunterladen
