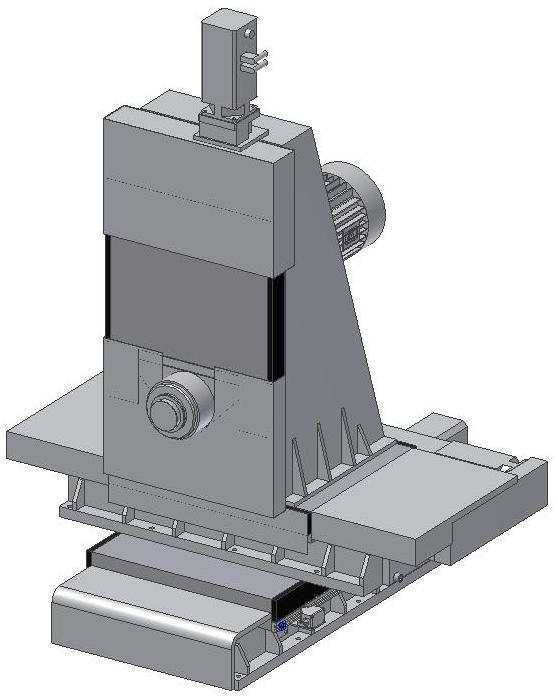

3-Achs-Fräsaggregat, horizontal HG-847

Spindeleinheit:

BF5 breit

Antriebsmotor:

Normmotor bis 18,5KW, Servoantrieb

Spindelnase:

SK50 – Aufnahme ähnlich DIN 2079
Frontspannsystem HSK-C Gr. 100
Flanschaufnahme

Sonderausf.:

Getriebe, automatische Werkzeugspanner, innere Kühlmittelzufuhr

Vorschubachsen

Vertikale Achse -Y-

Vertikalständer mit integrierter Schlittenführung, Schlittenbreite etwa 630mm
Antrieb über Kugelrollspindel mit NC-Antriebsmotor

Horizontale Achse -X-

H630 mit Schlittenbreite 630mm
Antrieb über Kugelrollspindel mit NC-Antriebsmotor

Horizontale Achse -Z-

H720 mit Schlittenbreite 720mm
Antrieb über Kugelrollspindel mit NC-Antriebsmotor

Sonderausführungen:

Motoranbau in U-Laterne, Führungsbahnabdeckungen, Zentralschmierung, Endschalterblöcke

Produktbeschreibung:

3-Achs-Fräsaggregate, horizontal Typ BF5 breit herunterladen

Maßblätter/Konstruktionsdateien:

3-Achs-Fräsaggregate, horizontal Typ BF5 breit herunterladen
