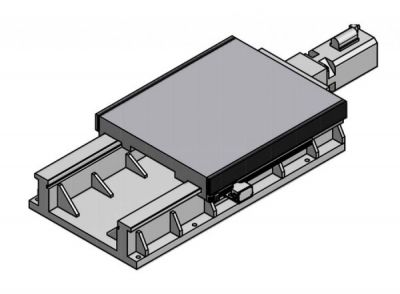

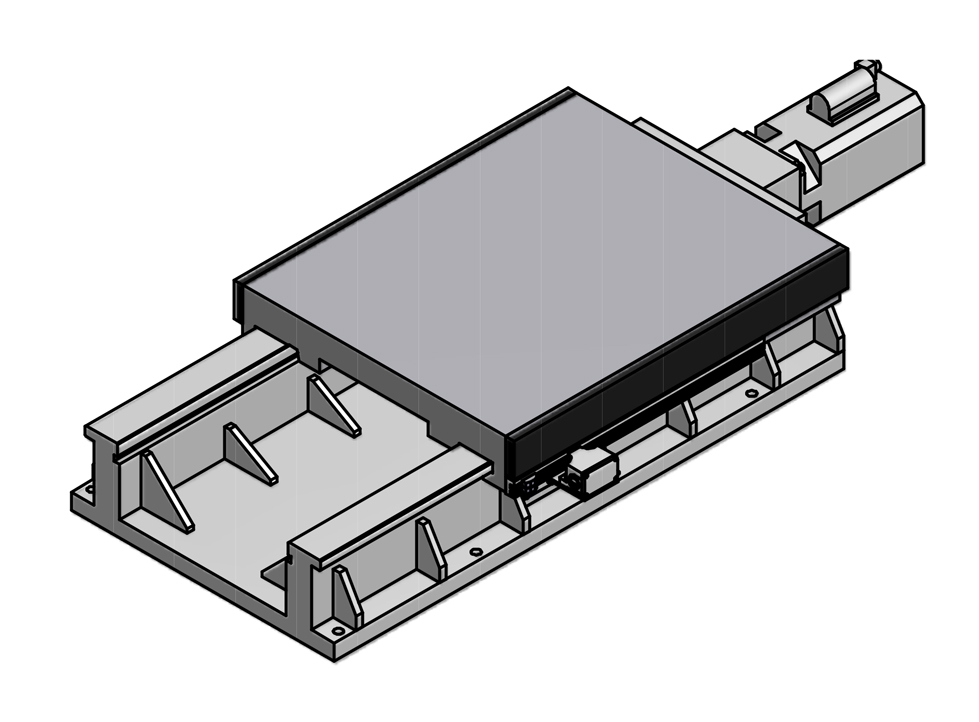

Vorschubschlitten Typ H720

Vorschubschlitten Typ H720
Antrieb:
hydraulisch
Kugelrollspindel
Axialkraft ca.:
50.000N bei 80bar (hydr.)
18.000N (Kugelrollspindel)
Hub max.:
200, 400, 600, ...mm
Eilgang ca.:
4000 mm/min
10-15m/min (Kugelrollspindel)
Arbeitsgang:
frei einstellbar
Regelbereiche:
10-200 mm/min.
10-400 mm/min. (Standard)
40-400 mm/min.
60-600 mm/min.
120-1200 mm/min.
Führung:
Flachführung mit Turcite Belag, nachstellbar
Endschalter:
2, 3, 4 Endlagen
Schlittenbreite:
H720 ca. 720mm
Sonderausf.:
Führungsbahnabdeckung, Zentralschmierung, ..
Passende Spindeleinheiten:
Sonderanwendungen mit mehreren Spindeleinheiten, Kreuzschlittenanwendung


Maßblätter/Konstruktionsdateien:
