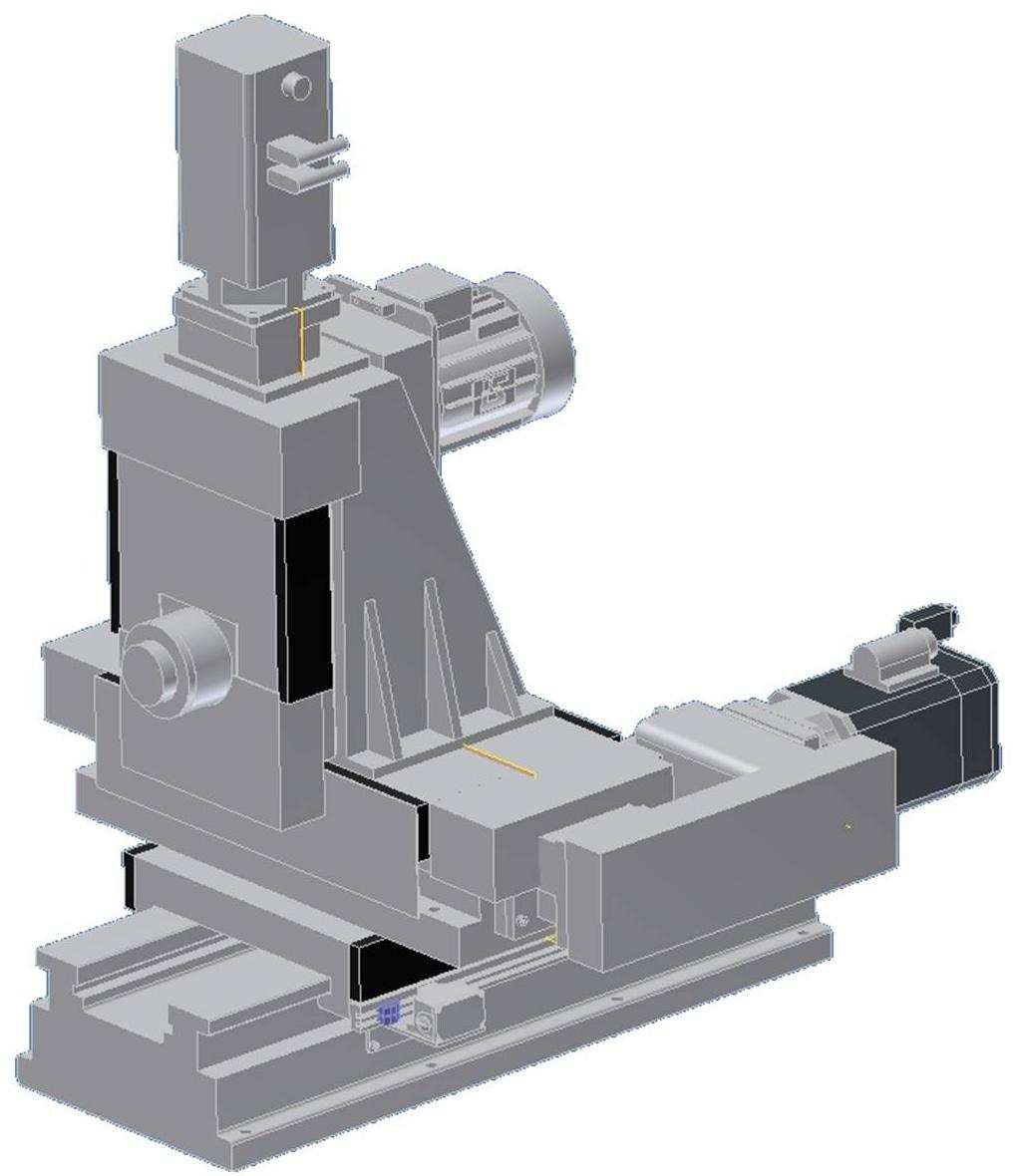

3-Achs-Fräsaggregat, horizontal HG-846

Spindeleinheit:

BF 3 breit

Antriebsmotor:

Normmotor bis 4,0KW, Servoantrieb

Spindelnase:

SK30 – Aufnahme ähnlich DIN 2079
Frontspannsystem HSK-C Gr. 50 (63)

Sonderausf.:

automatische Werkzeugspanner, innere Kühlmittelzufuhr

Vorschubachsen

Vertikale Achse -Y-

Vertikalständer mit integrierter Schlittenführung, Schlittenbreite etwa 250mm
Antrieb über Kugelrollspindel mit NC-Antriebsmotor

Horizontale Achse -X-

H300 mit Schlittenbreite 300mm
Antrieb über Kugelrollspindel mit NC-Antriebsmotor

Horizontale Achse -Z-

H400 mit Schlittenbreite etwa 400mm
Antrieb über Kugelrollspindel mit NC-Antriebsmotor

Sonderausführungen:

Motoranbau in U-Laterne, Führungsbahnabdeckungen, Zentralschmierung, Endschalterblöcke

Produktbeschreibung:

3-Achs-Fräsaggregate, horizontal Typ BF3 breit herunterladen

Maßblätter/Konstruktionsdateien:

3-Achs-Fräsaggregate, horizontal Typ BF3 breit herunterladen
