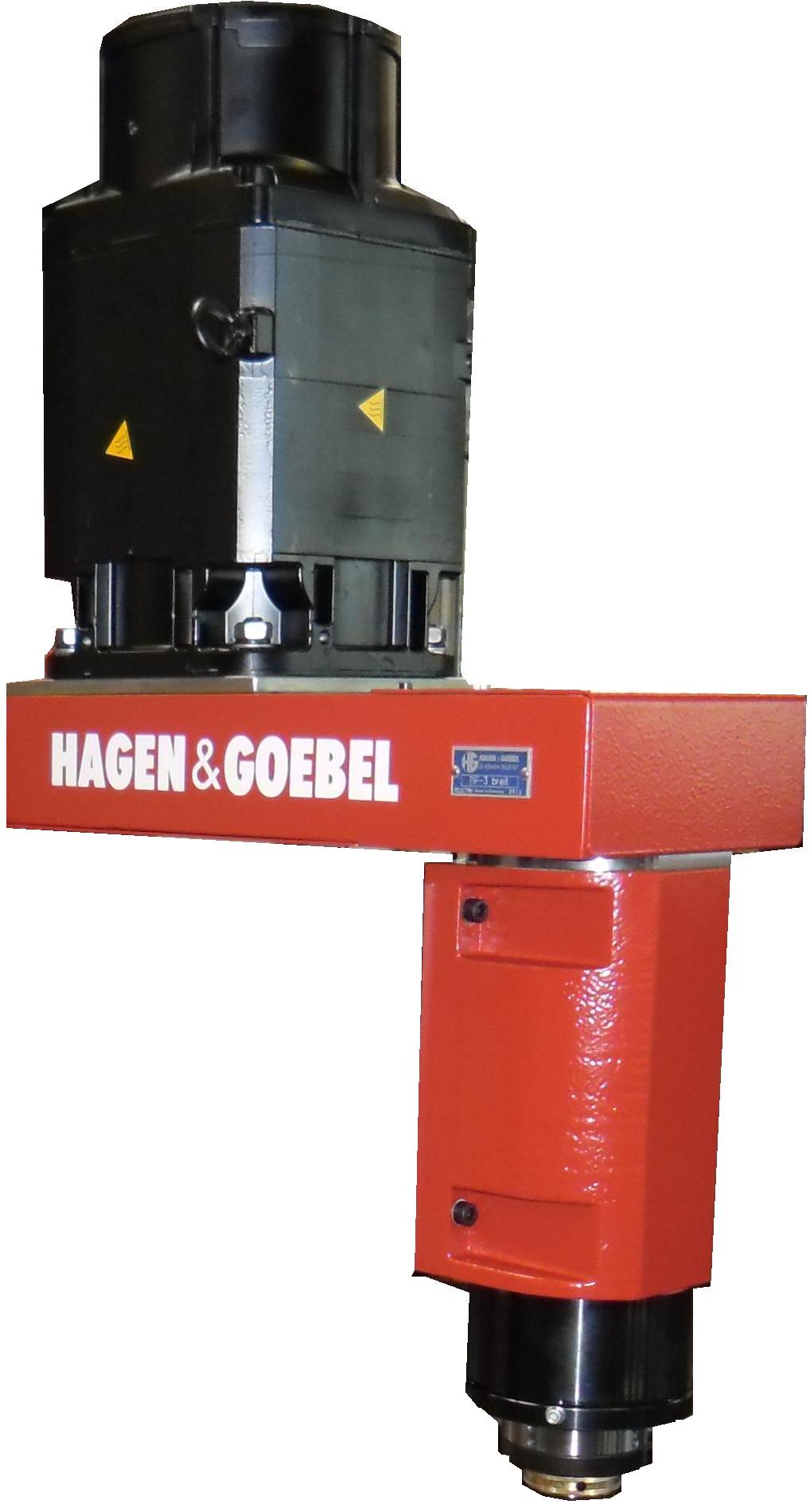

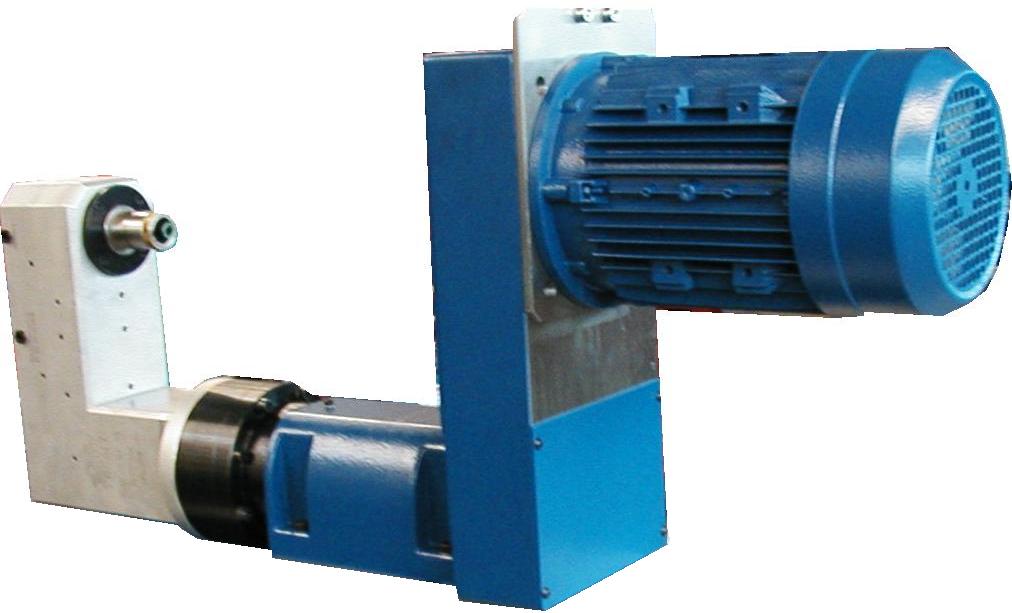

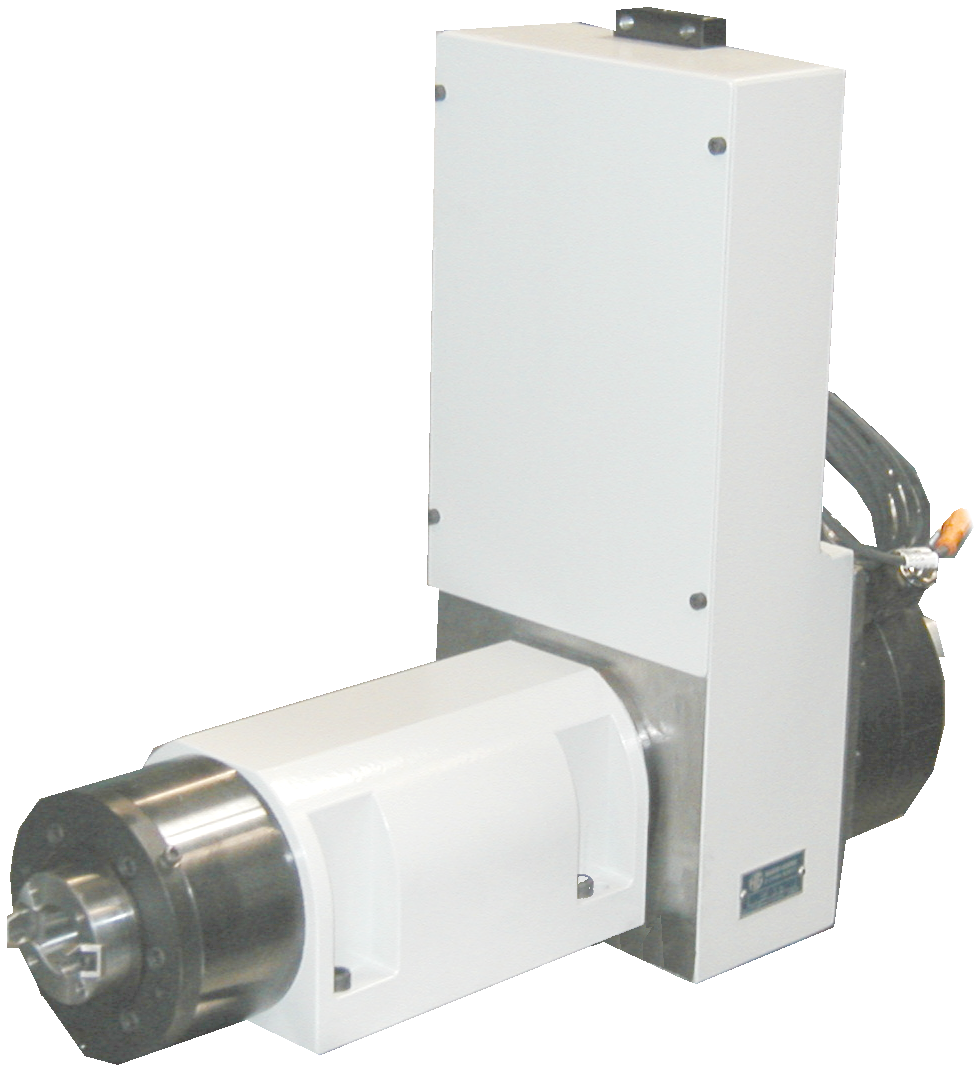

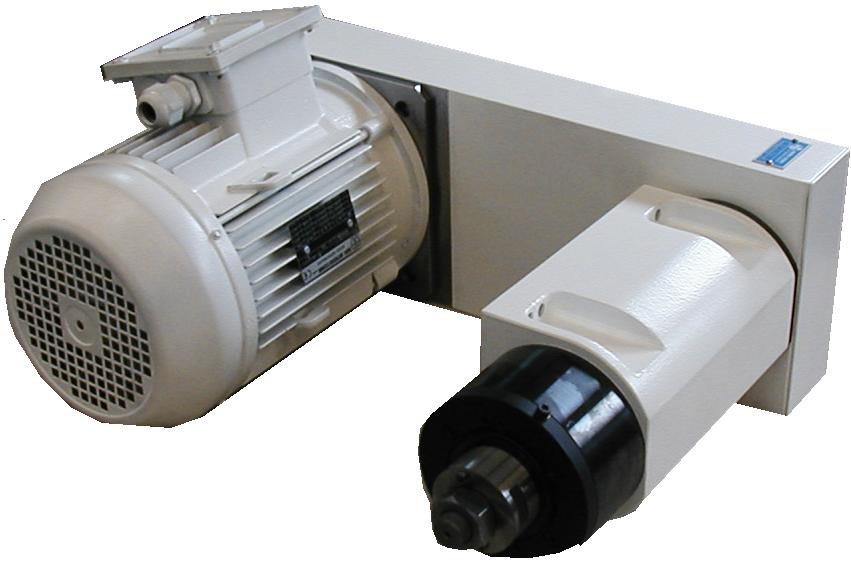

Spindeleinheit Typ BF 3 breit

Spindeleinheit Typ BF 3 breit
Antrieb:
Drehstrom-Normmotor P= 1,5 – 4,0KW
Servoantrieb
Spindellagerung:
Kegelrollenlagerpaar vorn d=Ø 50 mm
Präzisionsschrägkugellagerpaar vorn d=Ø 50 mm
Rillenkugellager hinten
Abdichtung:
Labyrinthring, Sperrluftanschluß
Spindelnase:
SK30 – Aufnahme ähnlich DIN 2079
Frontspannsystem HSK-C Gr. 50 (63)
automatischer Werkzeugspanner, pneumatisch betätigt
Drehdurchführung für innere Kühlmittelzufuhr
Riementrieb:
Zahnriementrieb
Poly-V Riementrieb
Riemenscheiben auswechselbar
Einbaulage:
horizontal oder vertikal, Spindelnase nach unten
Spindeldrehzahl:
max. ca. 12.000 U/min
Passende Vorschubeinheiten:
H160, H200
